Parametrische Jongleerkegel

Spelend met de beziercurve van Aartsite uit 2018 heb ik een volledig parametrische, printbare jongleerkegel ontworpen¹.

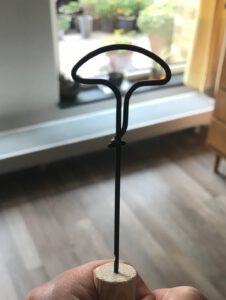

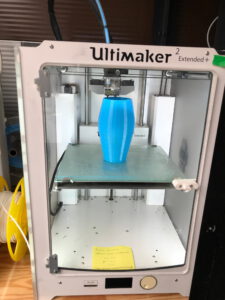

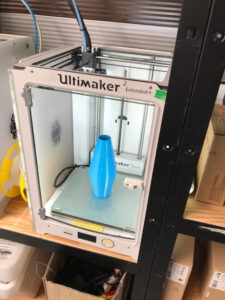

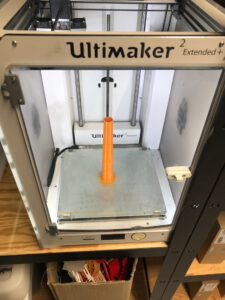

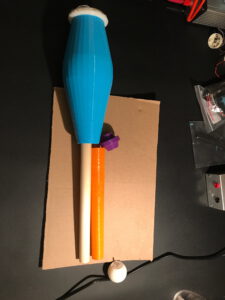

Er gaat een stukje houten stafmateriaal door het midden, dat geeft de jongleerkegel stevigheid. Ik heb ze geprint en gebouwd en er is daadwerkelijk mee te jongleren². Geprint en gefilmd bij MakerSpaceLeiden.

Als een kabeldoorvoercurve tot een jongleerkegel kan leiden, wie weet wat een ander er dan mee kan? Daarom deel ik de source.

Hij is te vinden op github, printables en thingiverse.

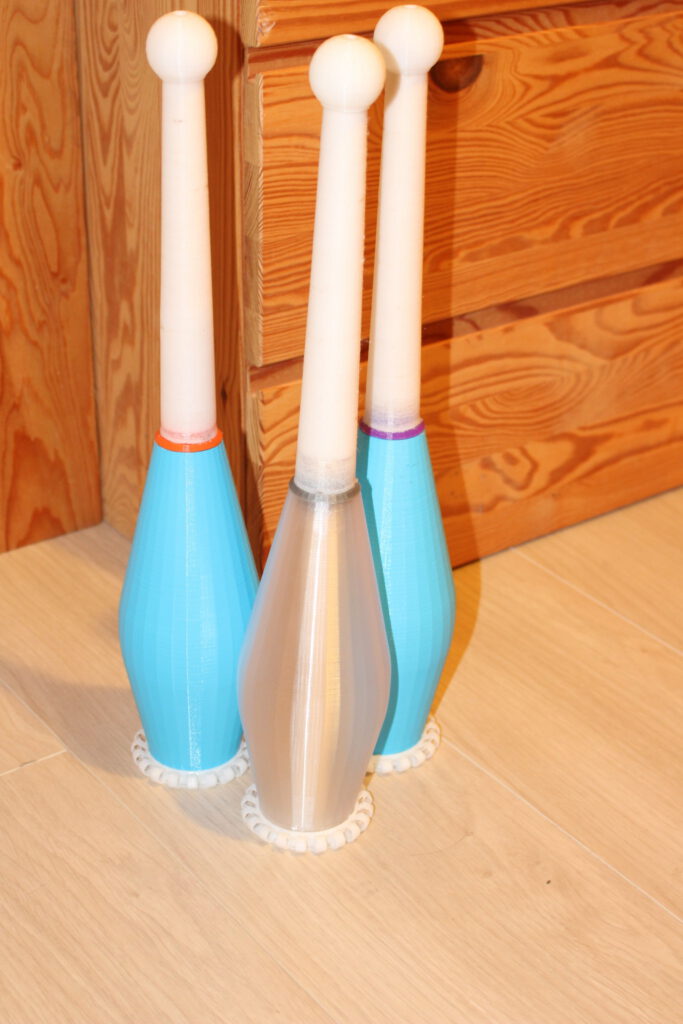

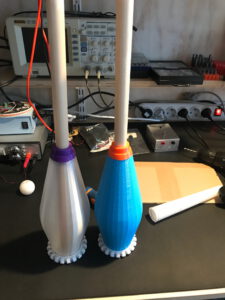

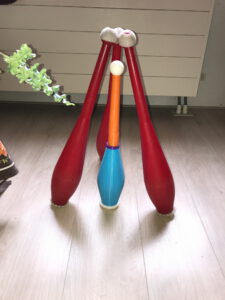

Met OpenScad kan o.a. de lengte (hoogte), diameter en vorm van de kegel gewijzigd worden. Standaard jongleerkegels³ zijn ongeveer 52 cm lang en wegen ongeveer 200 gram, maar deze kegel heb ik op maat gemaakt om in mijn rugtas⁴ te passen. Ze zijn ongeveer 42,8 cm lang⁵ en ze wegen 153, 155 en 156 gram respectievelijk voor de kegel met paars, oranje en zilvergrijze middenring⁶. Het zwaartepunt ligt een tikkeltje laag en ze hebben vrij veel spin.

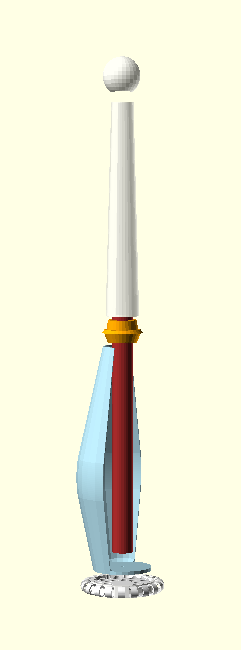

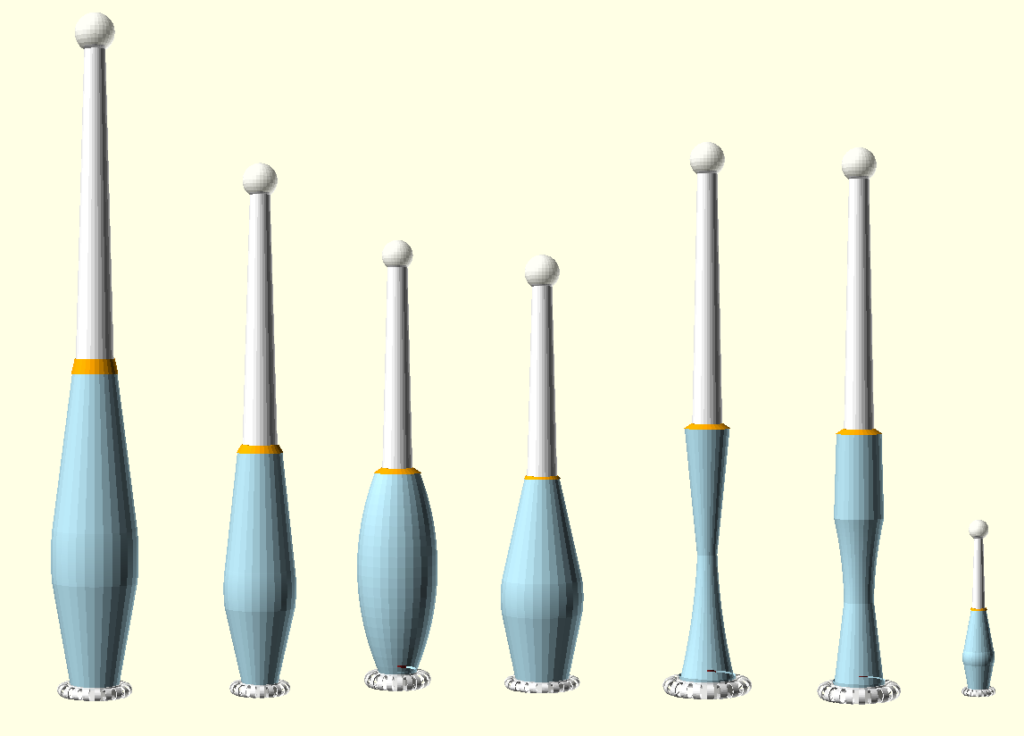

Onderstaande render toont een aantal van de mogelijke opties:

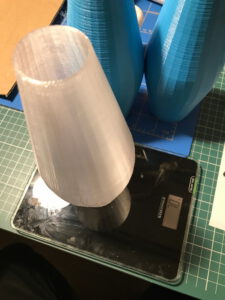

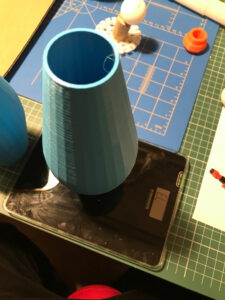

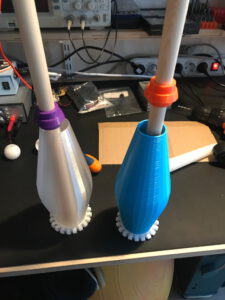

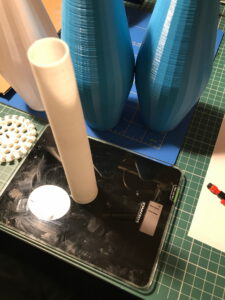

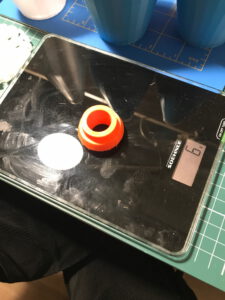

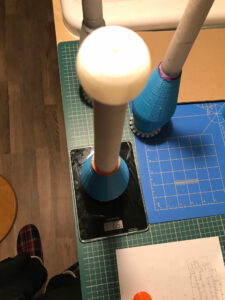

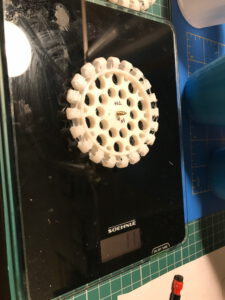

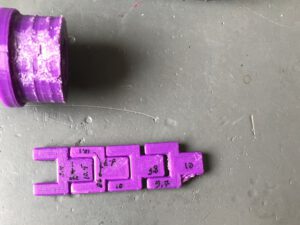

Zo nodig kan met de middenring lengte en gewicht worden bijgesteld: De dichtheid van houten stokjes varieert, en daarmee hun gewicht bij gelijke lengte. Het middendeel steekt gedeeltelijk uit in “fles” en “handvat” en door de lengte (en infill %) van dit uitstékende deel te variëren kan het gewicht van het middendeel worden bijgestuurd.

De lengte van de middelste ring kan ook gewijzigd worden om zo voor de lengte van het stokje te kunnen compenseren mocht het toch een mm te kort gezaagd zijn. Het is echter wel handig de stokjes van gelijke lengte te hebben, zodat de kegels onderling niet te veel verschillen.

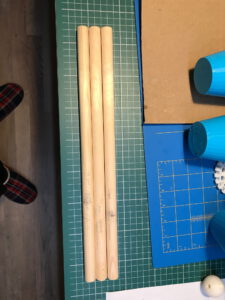

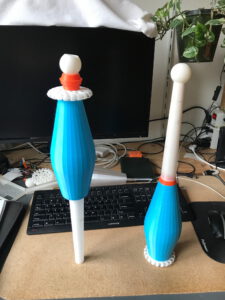

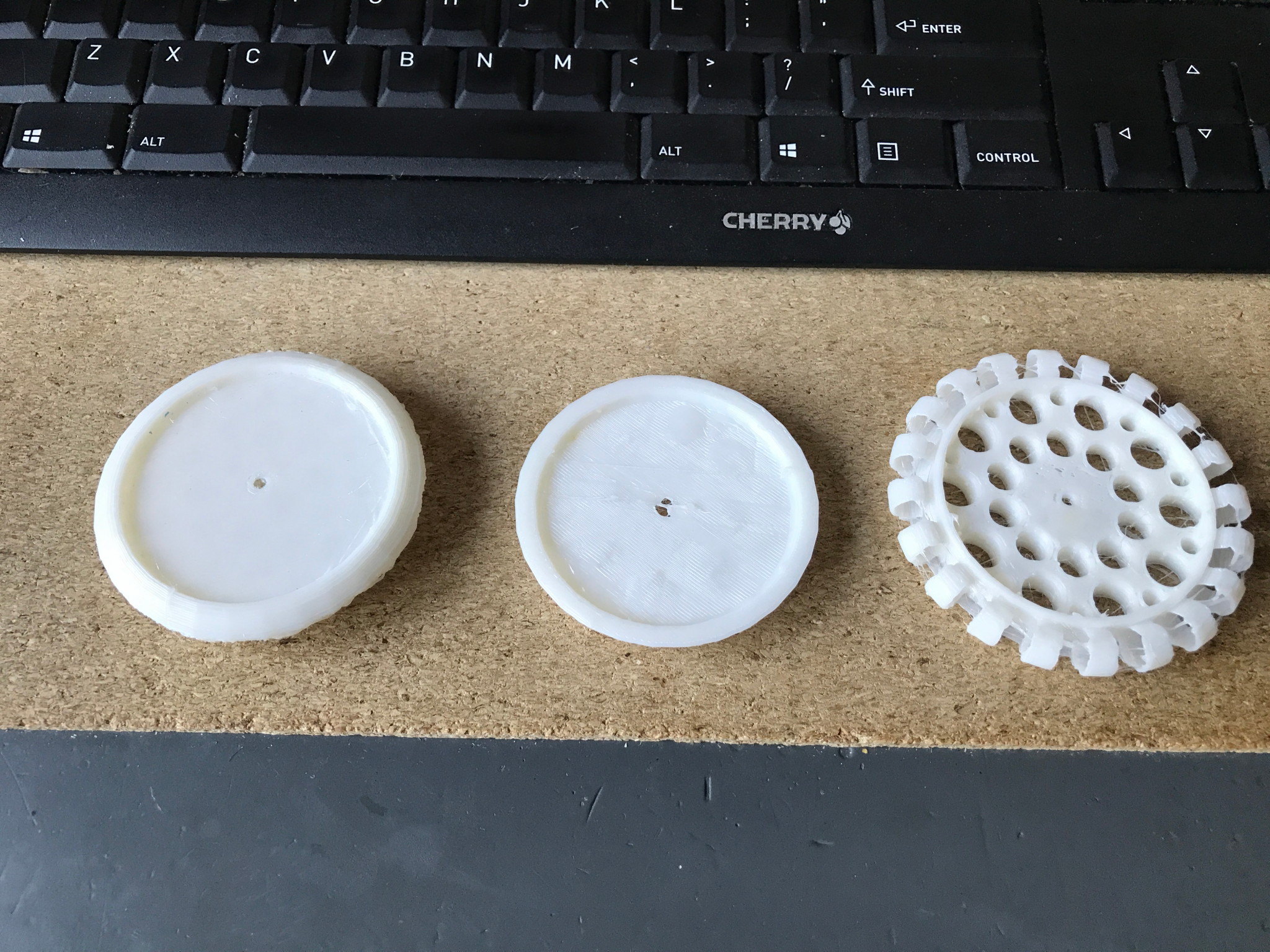

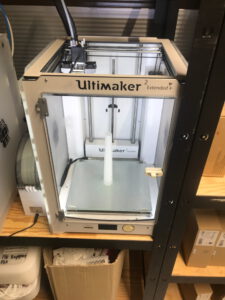

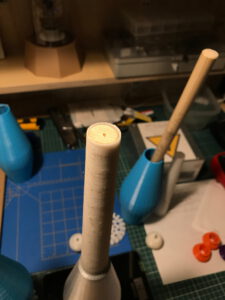

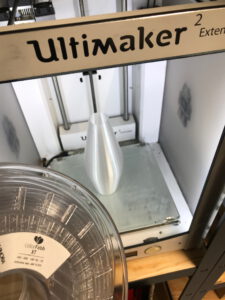

De handvaten zijn geprint in nylon⁷, na andere materialen te hebben geprobeerd⁸. De “flessen” in nGen (blauw) of XT copolyester (doorzichtig), de tops (dat zijn de bumpers aan de onderkant) en de knop in TPU. XT copolyester is heel mooi doorzichtig, maar niet slagvast (niet valbestendig⁹ dus). De middenringen zijn van PLA. De houten stok is een 18 mm rondhout van de plaatselijke bouwmarkt. Top en knop zitten met schroefjes in het hout, en houden zo alles bij elkaar. Om gerammel tegen te gaan is de middenring met de fles verlijmd met smeltlijm.

Dus, mocht je de neiging hebben met dingen te willen gooien: Bouw een jongleerkegel!

En mocht je willen weten hoe de echte professionals jongleerkegels maken: Een kijkje in de keuken bij Henry’s

Voetnootjes:

1. Het is niet de eerste open source jongleerkegel, maar misschien wel de eerste parametrische? ↩︎
2. Voor wie het filmpje op youtube niet werkt, staat hetzelfde filmpje ook hier lokaal. ↩︎
3. Henry’s piroutte is 218 gram en 52 cm
   Henry’s Delphin is 208 gram en 52 cm
   Henry’s loop is 210 gram en 52 cm
   Henry’s Albatros is 236 gram en 52 cm
   Playjuggling ‘one piece club’ is 200 gram en 52 cm
   Playjuggling PX3 is 220 gram en 52 cm
   Mr Babache Artist kegel weegt 155 gram en is 46.5 cm
   Mr Babache Flash weegt 202 gram en is 49,7 cm
   Flowtoys “vision” LED kegel is 247g en 51.5 cm
   etc.
   ↩︎
4. Mijn rugtas is ongeveer 38 cm hoog intern, 43 diagonaal. ↩︎
5. Het houten stokje is 39 cm lang, de totale kegel 42,8 cm. ↩︎
6. 154 gram binnen 2% ↩︎
7. Novamid ID1030 ¨Natural translucid¨, de MakerSpace bleek een rol te hebben liggen in de vrij-te-gebruiken bak en na ‘m goed te drogen heb ik die voor de handvaten gebruikt, omdat het flexibel maar heel stevig is. De handvaten zijn dunwandig, het verende kunststof remt de botsing zachtjes af, de stevigheid komt van de houten stok in het midden. ↩︎

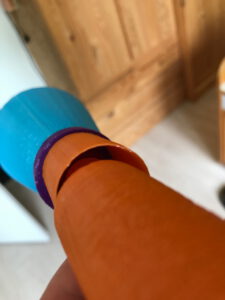

8. Het oranje handvat is denk ik nGen of XT copolyester – beiden zijn te hard / oncomfortabel. Ook PETG is getest, en is niet geschikt. Er is echt een “zacht” filament nodig om het handvat uit te printen. Nylon bleek geschikt, dus TPU/TPE zijn niet meer getest. Ook niet geprobeerd: Het maken van een jongleerkegel op maat rondom een als sparepart gekocht handvat van Henry’s of Playjuggling. ↩︎
9. Ook de nGen kan stukvallen, bijvoorbeeld als de bumper ontbreekt of wanneer de schroef uit het hout losraakt en de jongleerkegel in de lucht uit elkaar valt, waarna de fles zonder bumper de grond raakt. ↩︎
