Ik leer graag, toen ik jong was al, en soms jongleer ik ook. Het jongleren met kegels ben ik nog aan het leren. Daarom vallen de kegels vaak. De kegels die ik heb1 zijn best prima, maar als ze vallen maken ze herrie op de harde vloer.
Toen ik de kans kreeg met een wat professionelere jongleerkegel te jongleren2 merkte ik onder andere dat die kegels voorzien waren van stevig foam aan de onderkant en op de knop3.

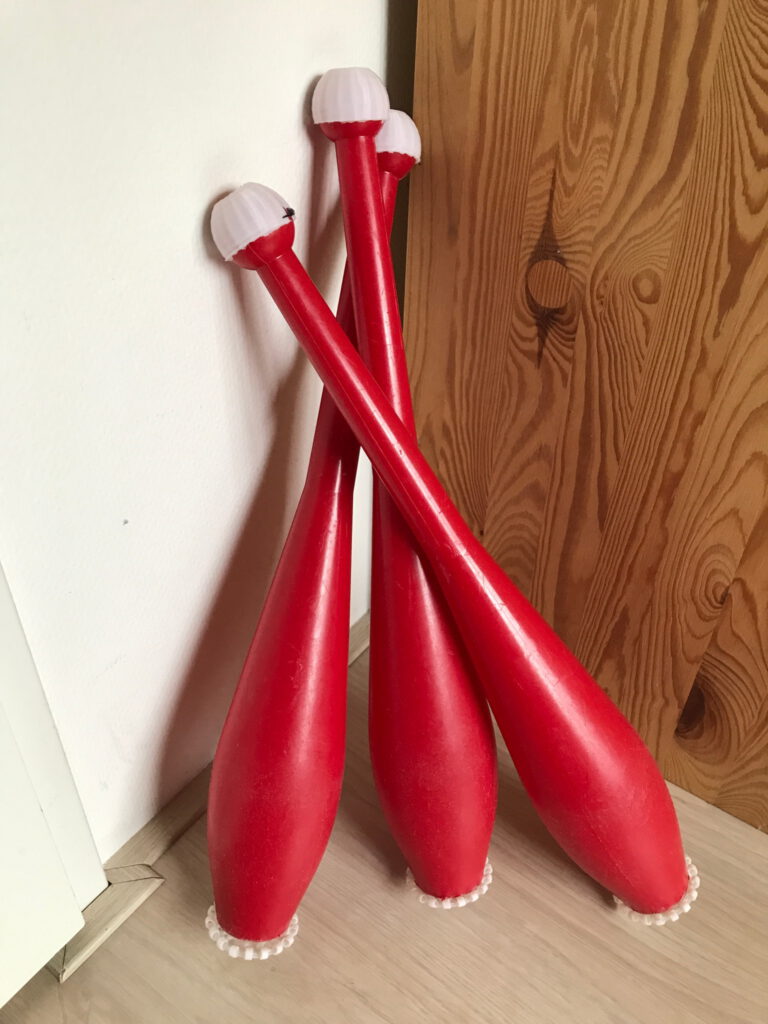

Daarom heb ik een soort bumpers ontworpen voor mijn jongleerkegels. Geprint uit flexibel materiaal, zorgen ze ervoor dat de jongleerkegel minder herrie maakt wanneer deze in contact komt met de vloer.

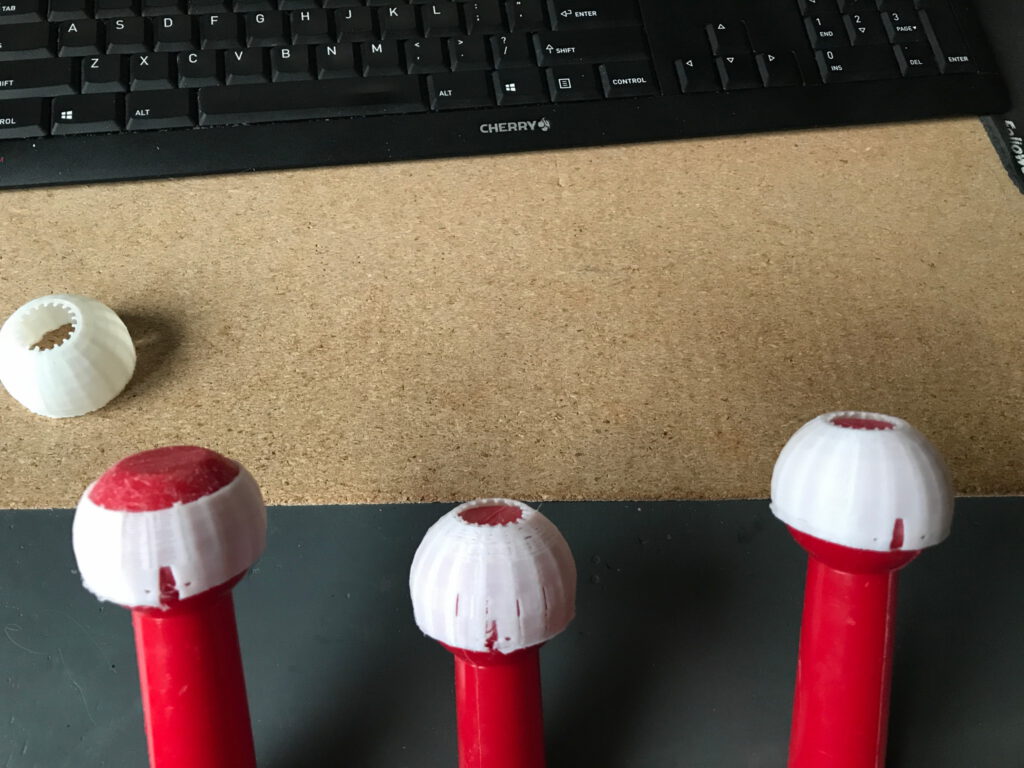

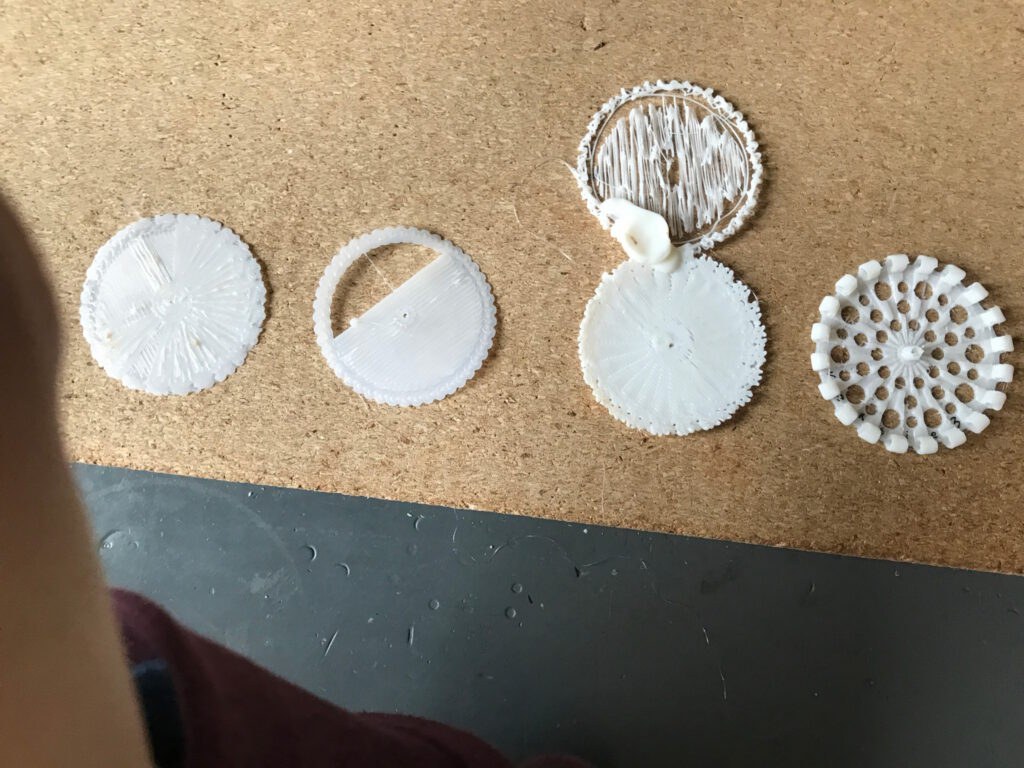

Na enkele revisies kwam ik uit op een ontwerp:
Om ervoor te zorgen dat het zwaartepunt ongeveer op dezelfde plek blijft, heb ik het ontwerp van de onderste bumper4 aangepast om ongeveer hetzelfde volume te hebben als de bovenste bumper5. De onderste bumper is een fractie lichter (rekening houdend met bevestigingsmateriaal).
Het ontwerp is in OpenScad gemaakt, dus je kunt het naar eigen inzicht en wens aanpassen. Het precieze volume en gewicht kan worden aangepast door te spelen met het formaat van de gaten en de dikte van de onderste bumper.

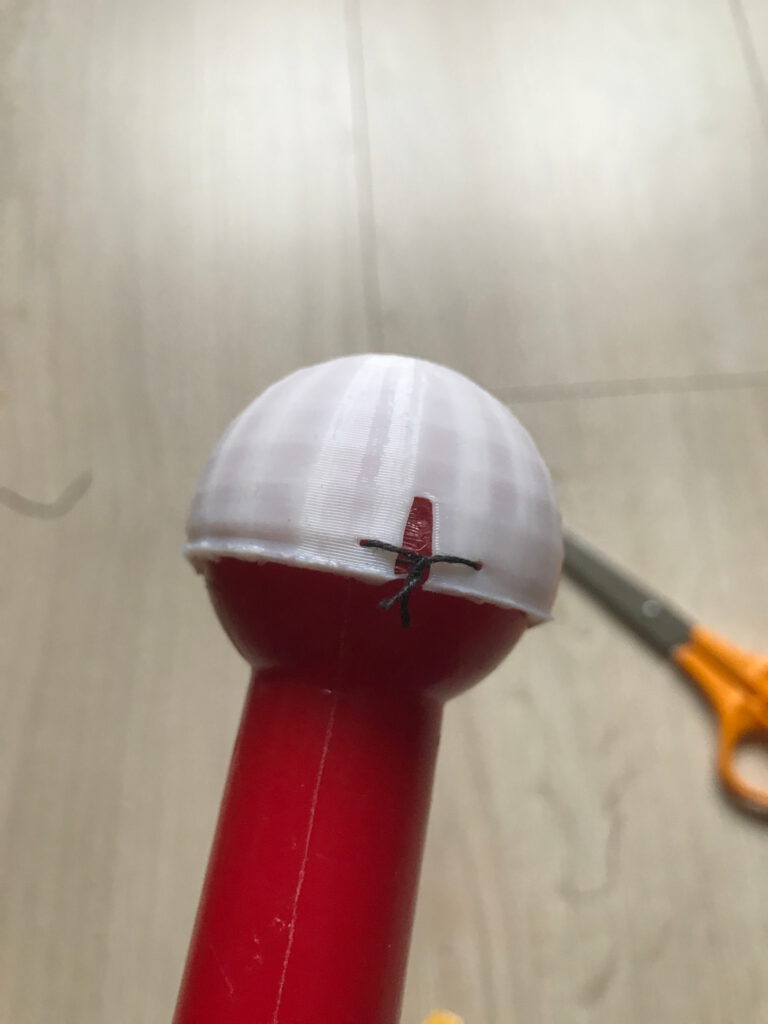

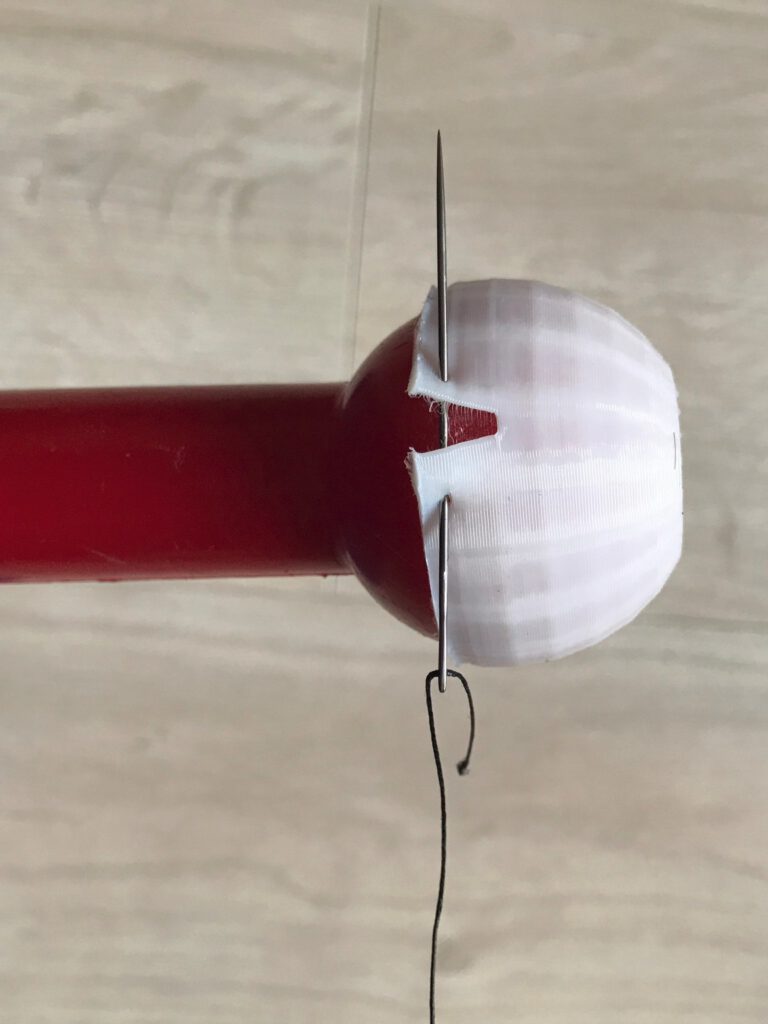

De bovenste bumper wordt bevestigd door deze op de kegel te schuiven. Het materiaal is flexibel, maar niet rekbaar. Er is dus een sleufje. Met een stukje ijzergaren wordt dit dichtgebonden. Dan zit de bovenste dop vast.

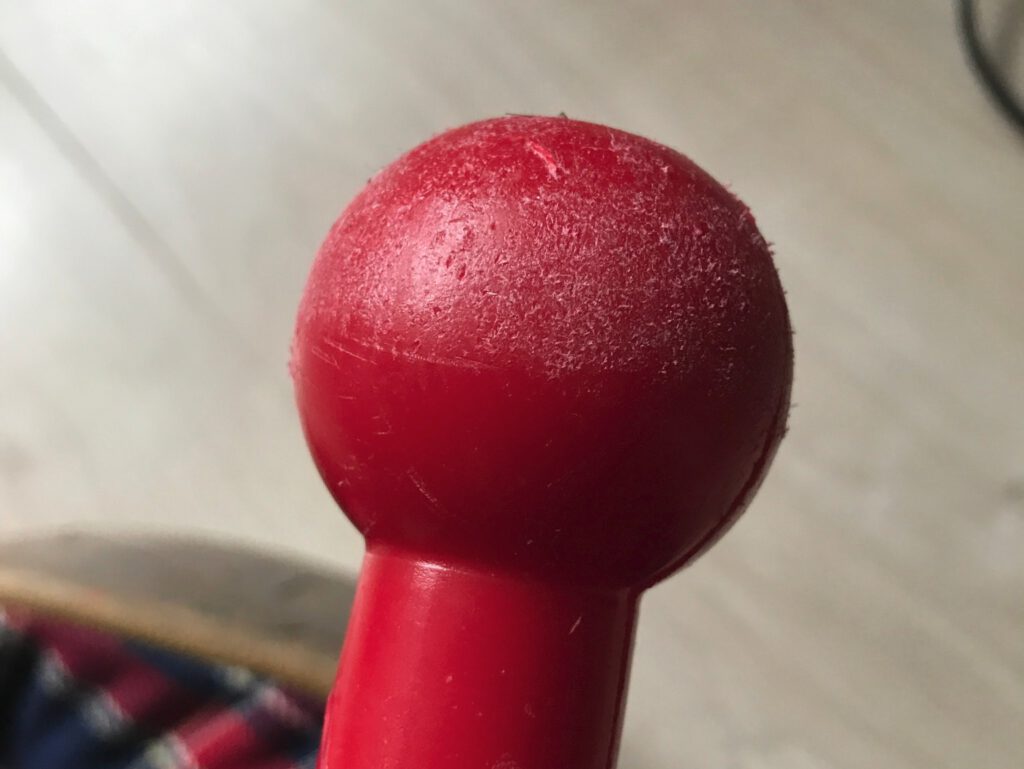

De bovenste dop bedekt precies het deel van de knop dat beschadigd raakt door vallen: het heeft geen zin extra materiaal aan te brengen op plekken die niet met de vloer in contact komen.

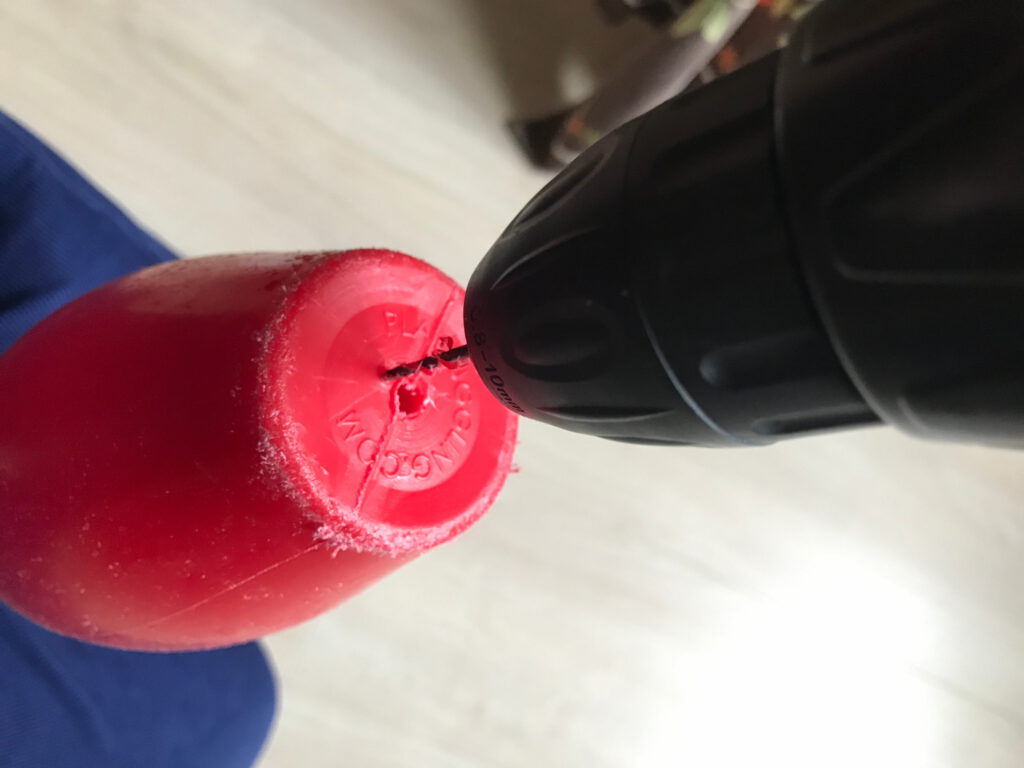

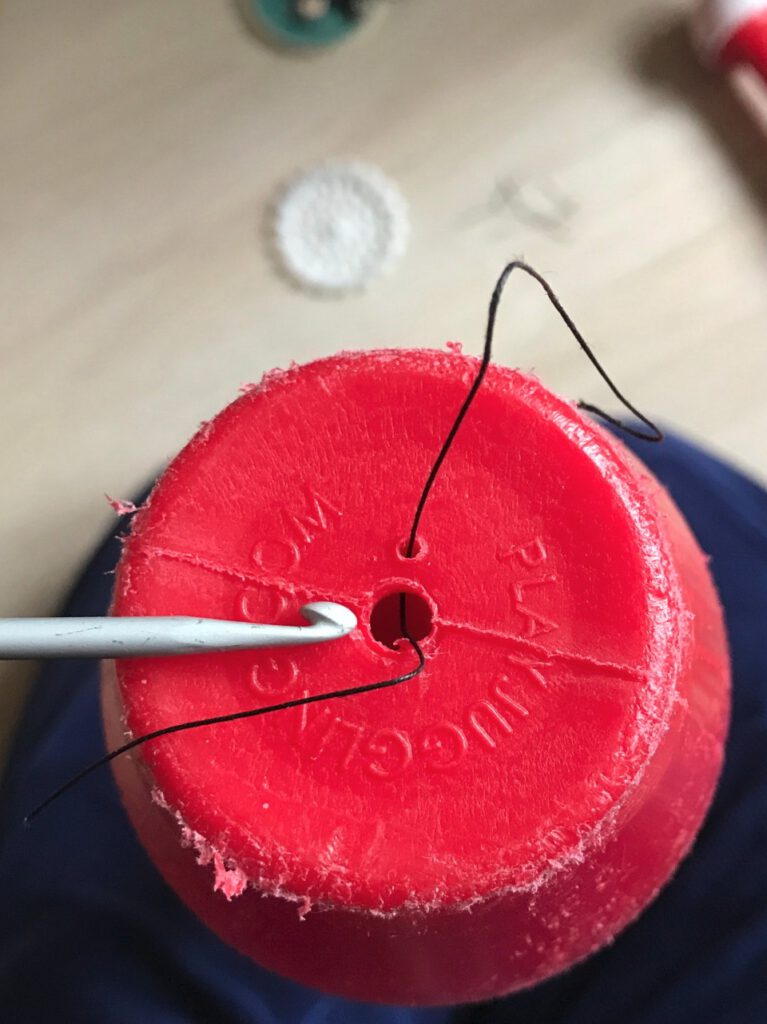

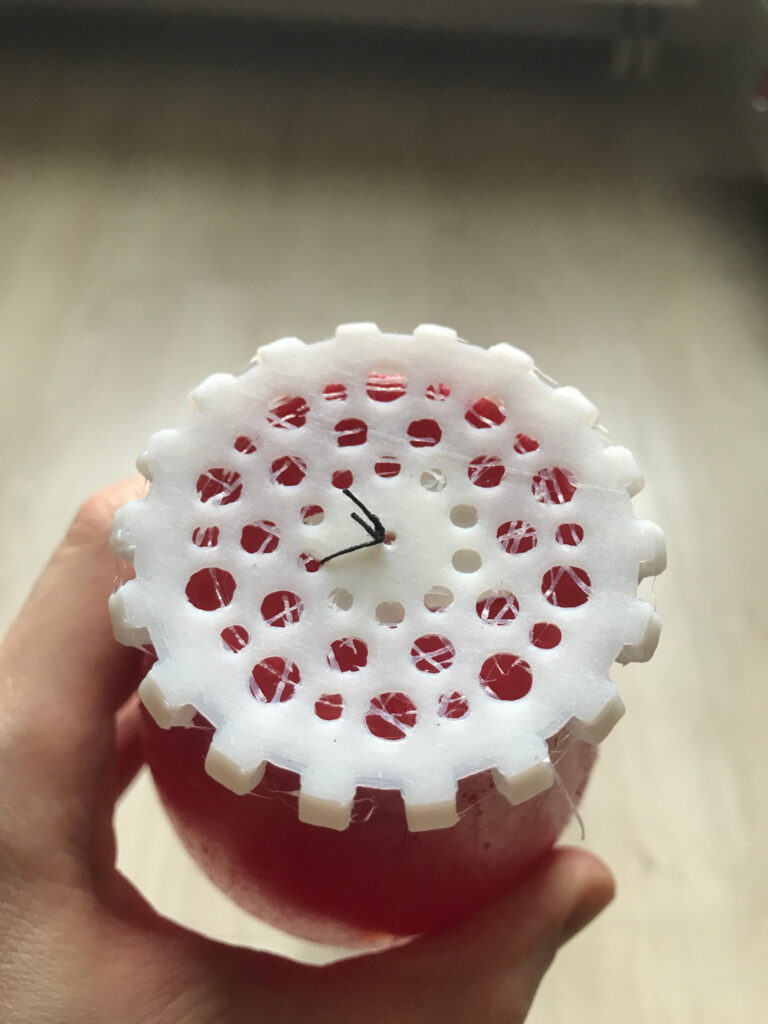

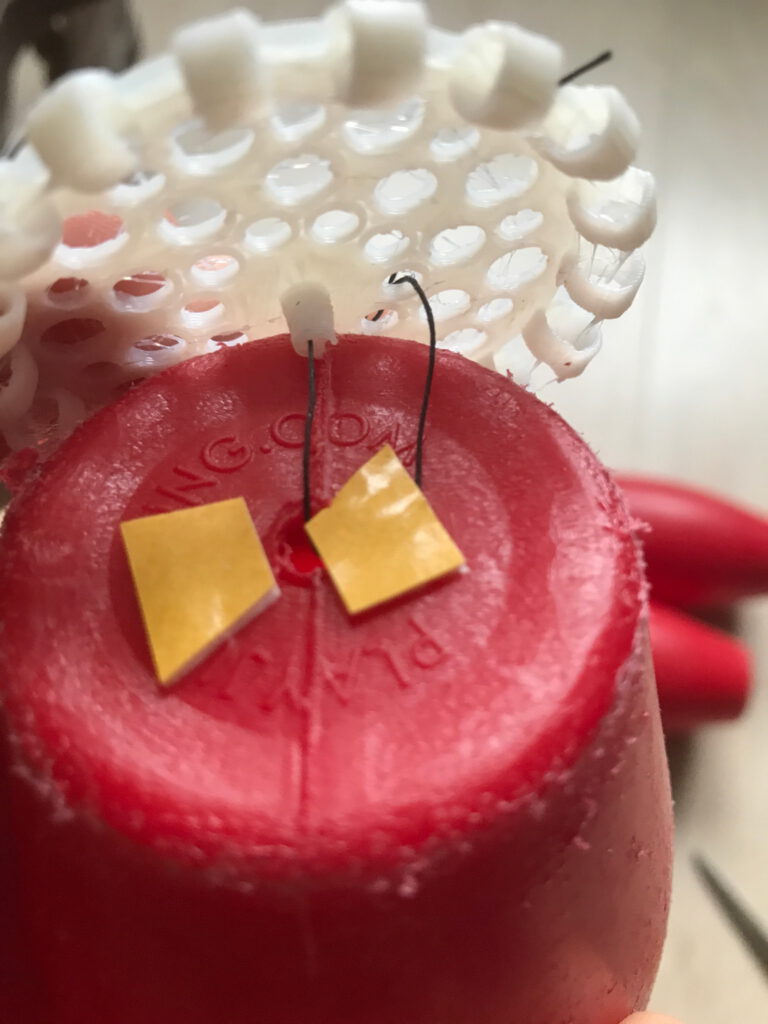

De onderste bumper is bevestigd door een klein extra gaatje in de bodem van de kegel te boren, en ook daar een stukje ijzergaren door te rijgen. Via het bestaande gat in het midden kan deze draad worden opgehaald met een haaknaald. Zo kan ook de onderste bumper worden vastgeknoopt6, na eventueel een stukje dubbelzijdig (foam)tape aan te brengen.
Een andere optie zou zijn de onderste bumper te bevestigen met smeltlijm, of met een popnagel, of een soort hollewandplugconstructie. In die gevallen moet met het extra gewicht van die bevestigingsmaterialen rekening worden gehouden!
Het ontwerp van de bumpers staat op printables. Ik heb ze geprint in Flex45 TPE (of TPU?), 45D.
Er is na deze aanpassing nog steeds mee te jongleren7, en ze maken inderdaad minder herrie als ze vallen8.
Voetnootjes
- Ik kocht ze bij circusmeneer, ik denk dat het de “playjuggling.com one piece Prima club” zijn. ↩︎
- Dat waren Henry’s Delphin, Dolphin of Loop. Zacht handvat uit 1 stuk, niet gewikkeld. ↩︎
- Daardoor maken ze een stuk minder geluid als ze vallen. Ze jongleren ook fijner, handvat is zachter en de foam knop aan de bovenkant doet minder zeer dan een massieve knop wanneer die je duim raakt bij een vangpoging. ↩︎
- De ronde schijf aan de onderkant. Ook wel “top” genoemd, voor de verwarring. De knop aan de bovenkant heet knop. ↩︎
- Zelfde volume -> zelfde massa, want ze zijn van hetzelfde materiaal gemaakt. Ik vergelijk echter het volume, omdat ik niet de exacte dichtheid van mijn 3d print filament weet. De slicer (PrusaSlicer) toont zowel volume als gewicht, op basis van een zelf in te stellen dichtheid. ↩︎
- Een gewone platte knoop zoals op de foto gaat los, een chirurgenknoop houdt het so far een stuk beter uit. ↩︎
- Zelfs buiten, en als het een beetje waait… ↩︎
- laat het me weten als je onderstaande filmpjes niet ziet ↩︎
