Wie mijn oude site kent, herinnert zich misschien nog wel de zweefmagneet. Daarbij zweeft een magneet onder een elektromagneet. Het kan ook andersom: een magneet boven een aantal elektromagneten laten zweven.
Ik heb een bouwpakketje gekocht dat (na het in elkaar te knutselen) een magneet boven een stel elektromagneten laat zweven.
Het bouwpakketje komt aan als een set onderdelen, een materiaallijst, een schema, en een QR code.
De materiaallijst kan ik alleen de westerse teksten van lezen. De refdes en componentwaarde is op de print gedrukt, in een heel klein font. De zakjes zijn bedrukt met componentwaarden, behalve bij de condensatoren.
Van sommige componenten krijg je er een paar extra, die je niet nodig hebt. De QR code wijst naar dit filmpje. De markeringen met potlood op het schema zijn van mijn hand, en werden niet meegeleverd. Er is geen verdere documentatie of handleiding.
Kortom: Dit bouwpakket is niet geschikt voor mensen die al zenuwachtig worden van het in elkaar moeten zetten van ikea-meubels. Maar voor mij juist leuk.
Hoewel ik de meeste onderdelen snel op de print had, kwam ik bij de spoelen een verrassing tegen: er zijn maar 4 aansluitingen op de print: X1, X2, Y1 en Y2. (En de spoelen hebben er elk 2, dus in totaal 8). De spoelen moeten per 2 in serie, zodat je 4 draden overhoudt voor de 4 aansluitingen op de print.
Met een beetje spieken op internet blijken er verschillende varianten van het kitje te bestaan, waarbij de labeling van de spoelen soms anders is. Bij de vierkante print uit het bouwpakketje die ik kocht, moeten de spoelen als volgt worden aangesloten:
Dus van X1 naar het midden van de eerste spoel, van de buitenkant van die spoel naar de buitenkant van de andere spoel, en van die spoel moet de middelste aansluiting aan X2. De middelste aansluiting van de spoel zit dus aan de gelabelde aansluiting op de print.
Voor de Y-spoelen gelijkaardig: Midden naar Y1, andere midden naar Y2 en de buitenkanten aan elkaar.
(Met de aansluitdraden naar onderen, moeten dus de midden-aansluitingen van de spoelen aan elkaar en de buitenkanten naar de pcb-aansluitigen, maar ik ga uit van de situatie met de draden aan de bovenkant)
De X-spoelen staan dus in serie met elkaar. En de Y-spoelen staan in serie met elkaar. Maar wel zodanig, dat de stroom in de ene spoel precies tegengesteld gericht is aan in de andere.
Dat is anders dan ik verwachtte. Mijn (onjuiste!) verwachting berustte er op dat de spoelen alle 4 de magneet naar beneden en naar het midden trekken, waar de permanente magneten de magneet omhoog en naar het midden duwen. Dat is onjuist.
In plaats daarvan wordt de hoogte niet geregeld, maar juist alleen de positie in het platte vlak. De permanente magneten op de hoeken zorgen door afstoting voor de hoogte. (recht boven de hoekmagneten wordt de te-zweven magneet aangetrokken, maar midden ertussen wordt deze afgestoten). De omgebogen hallsensor wordt via de lm393 comparator gebruikt om de voeding van de regeling in te schakelen, maar niet om te regelen.
De andere 2 hallsensoren worden gebruikt om de positie van de magneet te meten. De X en Y regelingen werken gelijkaardig. Omdat de spoelen per paar (X of Y) in serie staan, is de stroom door zo’n seriepaar gelijk en daarmee ook de veldsterkte. Omdat de stroom tegengesteld gericht is, zal de ene spoel de magneet aantrekken en de andere de magneet wegduwen.
De regeling kan de stroom door zo’n spoelpaar omkeren en zo de magneet de andere richting uit trekken: als een positieve stroom door het X-spoelpaar ’naar links’ betekend, is een negatieve stroom ’naar rechts’. Het Y-spoelpaar regelt op gelijke wijze voor/achter. Zo wordt de magneet links/rechts en voor/achter gestuurd, en daarmee in het midden gehouden.
Het is makkelijker ‘ aan te voelen’ door tegen de magneet te duwen en te voelen hoe de regeling reageert, dan dat het is om de werking over te brengen in een tekst. Samengevat: De te zweven magneet ligt op een soort ‘magnetisch heuveltje’ doordat de andere permanente magneten ‘ m afstoten. De regeling houdt ‘ m door middel van de spoelen in het midden, op de top.
Mocht deze redenatie aanvulling behoeven, laat dan gerust een comment achter.
Nadat alles gebouwd is en werkt kan met de potmeters de print afgeregeld worden. Zet ze tijdens het bouwen zolang in middenstand (het zijn meerslagenpotmeters). Regel af op minimale stroom door de spoelen als de magneet stabiel in het midden zweeft. Dit kan door de stroomopname uit de voeding te meten of door de stroom door de afzonderlijke spoelparen (X en Y) te meten via de jumpers (jumper verwijderen en stroommeter daar aansluiten, de meter staat dan in serie met de spoel).
Als de zwevende magneet net geplaatst wordt is de stroomopname tijdelijk hoog (boven de 1.5 A). Dit zakt al snel onder de 0.2 A (in enkele seconden), en neemt langzaam verder af tot onder de 0.03 A. (De meter van mijn voeding is niet accuraat, zeker niet bij dergelijk kleine waarden.) De transistors blijven dan ook koel als de magneet eenmaal stabiel in het midden zweeft.
Kort samengevat, wat bouwtips:
- plaats de onderdelen volgens aanduiding op de print (Dit is een erg beknopte samenvatting van wat een complete multo-map aan assemblage-instructie zou kunnen zijn, en wat toch minimaal een vellemankit-handleiding-achtig informatie A-4tje zou moeten zijn)
- zorg dat de hallsensors en de spoelen juist geplaatst zijn, zie foto’s
- regel af op minimale stroomafname uit de voeding. Dit kan ook afzonderlijk per spoelpaar gemeten worden.
- Indien juist afgeregeld, neemt de opgenomen stroom af tot onder de 100 mA en blijven de transistors gewoon koel

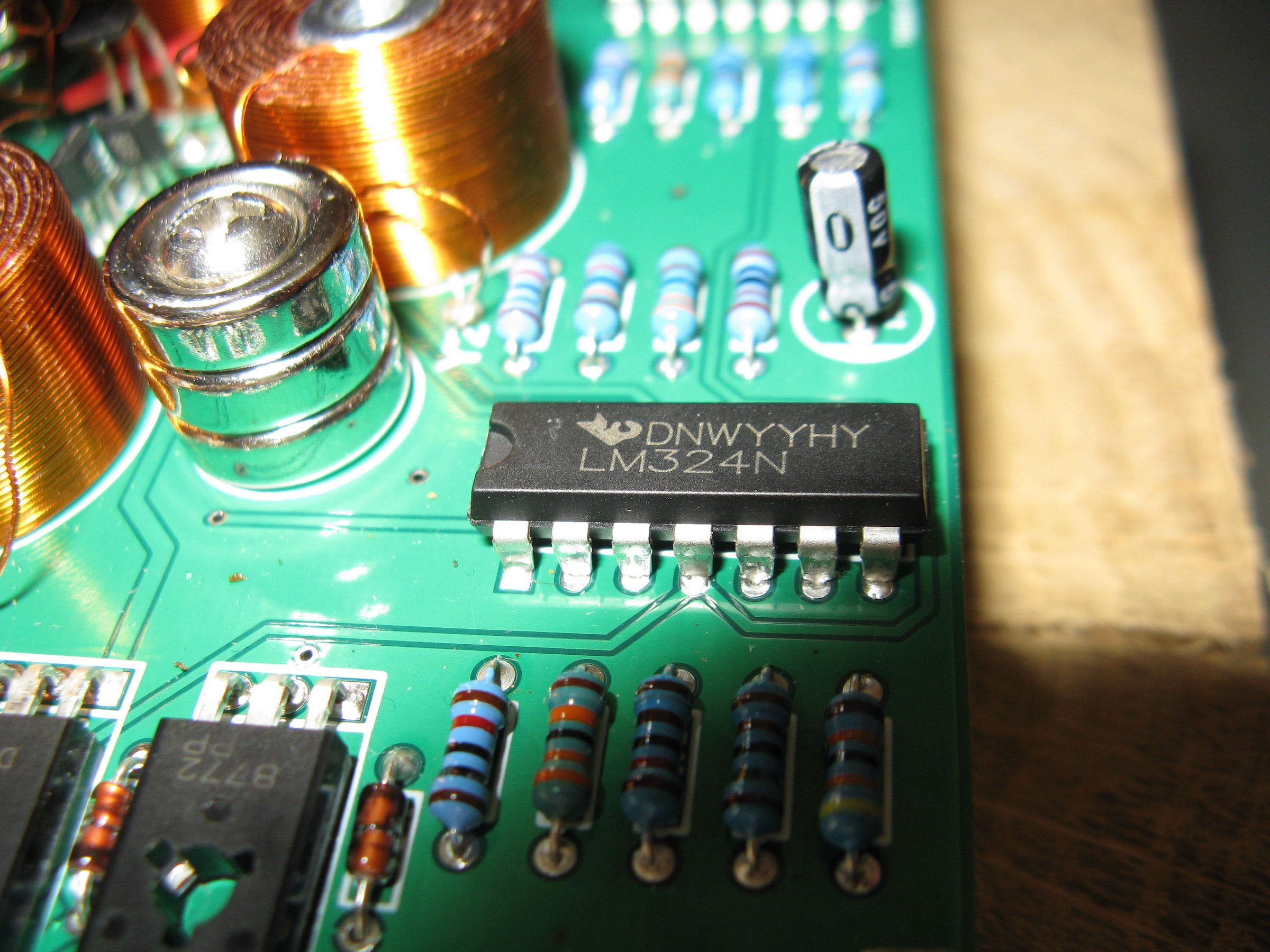

Ik vond het een leuk avondje knutselen en middagje puzzelen, en hoop met deze blogpost te bereiken dat het voor anderen íets minder puzzelen is. Terzijde ben ik best benieuwd wie de fabrikant is van de chips met het lijkt-op-maar-is-niet-texas-instruments logo.
Toevoeging:
Jos Verstraten heeft een uitgebreide review van een dergelijk bouwpakket op zijn blog staan, mèt bouwinstructies!
