433Mhz spraak transmissie experiment met 1-bit ADC

Toen ik dit las vroeg ik me af of met zo’n 1-bit ADC verstaanbare spraak te verzenden zou zijn met zo’n goedkope 433Mhz module. En dan liefst met een heel simpele quick and dirty 1-bit ADC gemaakt uit standaard onderdelen.

En dat blijkt te kunnen!

M’n adc is geen echte adc, er is geen kloksignaal en de “charge injector” is een simpel RC netwerkje. Maar het werkt. Min of meer.

Geluidskwaliteit is zoals te verwachten viel beroerd, maar spraak is net aan verstaanbaar. (Als je geen idee hebt wat er gezegd wordt versta je het waarschijnlijk niet – als praktisch communicatiemiddel is het dus niet geschikt. Maar als experiment erg leuk.)

Goed, dat vraagt natuurlijk om schema’s, foto’s en filmpjes.

1bitadc schema

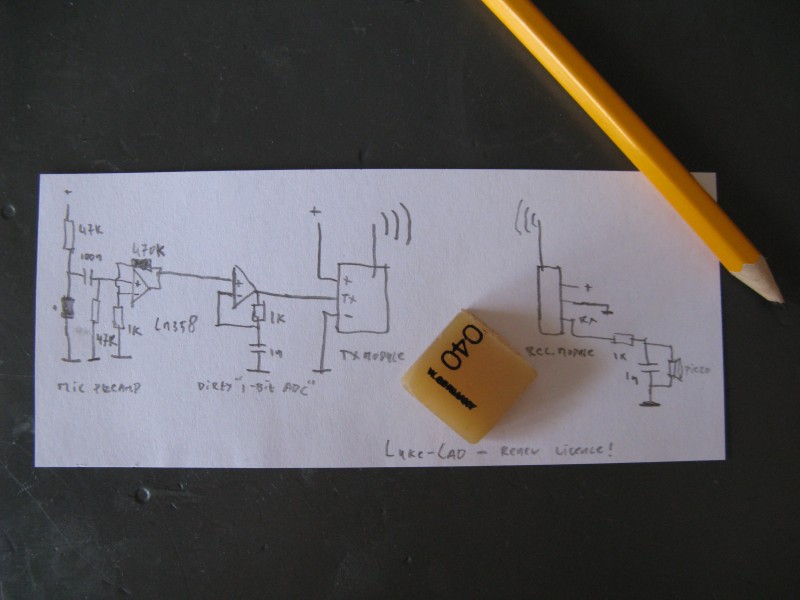

Het schema

Ik gebruik een LM358, 2x1k,2x47k,1x470k weerstanden, 1n en 100n condensatortjes, een microfoontje en een 433Mhz zendmodule. Aan de ontvangende kant: ontvangstmodule,1k,1n,piezospeaker.

1bitadc breadbord foto 1

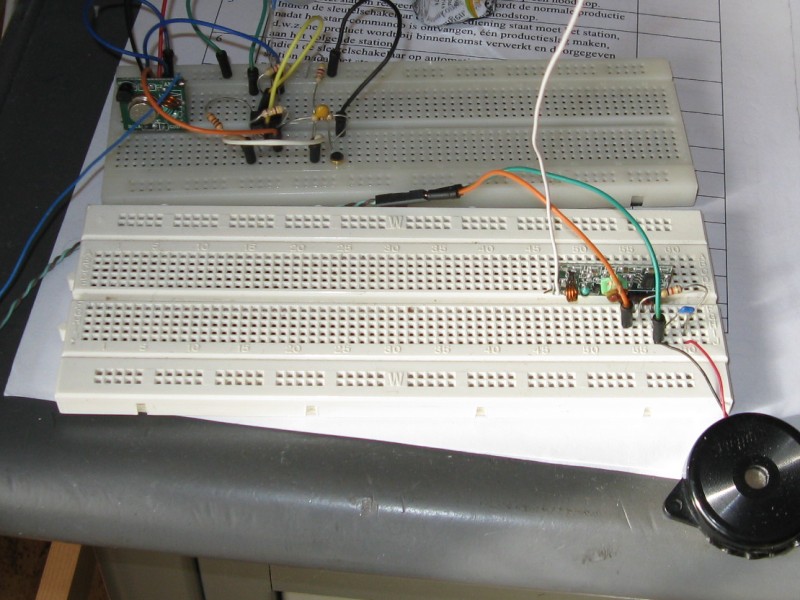

Opstelling op breadboard

Vooraan de ontvanger, achteraan de zender.

Hier werkt de zender met een microfoontje. Maar dan hoort m’n camera me natuurlijk ook direct praten, zonder al die draadloze rommel ertussendoor. Dus heb ik een 2e test gedaan met een opname afgespeeld vanaf m’n pocketpc.

1bitadc breadbord foto 2

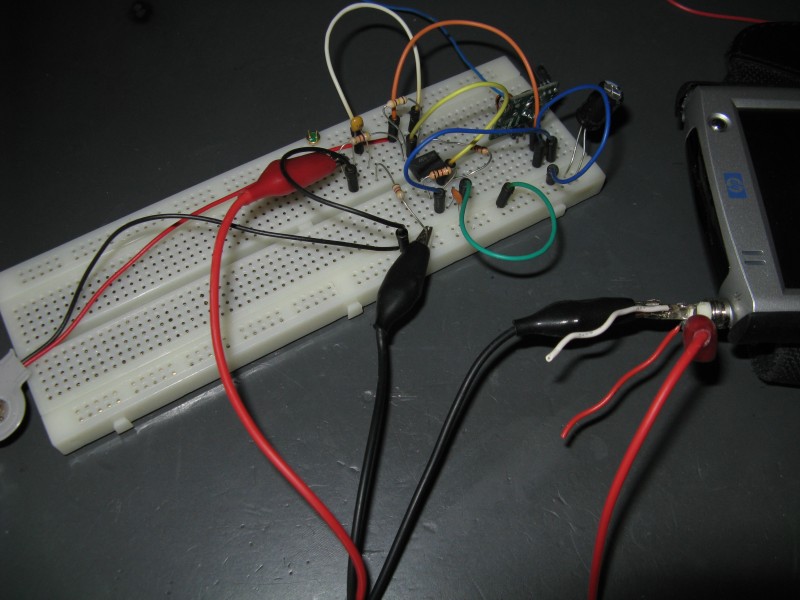

De zenderkant, nu met audiosignaal uit m’n pocketpc.

Filmpjes (Youtube)

Dit is een filmpje van de eerste test. Ik zeg “Dit is een spraakverstaanbaarheidstest”, en test later nog van een wat langere afstand. Tussen de spraak door hoor je alle andere rommel op de 433Mhz band. Deze test is met het microfoontje.

Dit is een filmpje van de 2e test. Ik zeg “if I did not want to repeat this test for Dutch and English I would have said: gratis T-shirts in the shop” Bij deze test speel ik de audio af vanaf m’n ipaq.

Het zou mogelijk beter werken met een echte 1 bits adc ipv dit quick and dirty ding. Misschien valt ook de functionaliteit van het quick and dirty ding nog uit te breiden.
Mocht iemand dat doen hoor ik er graag van 🙂
