In een vorige post liet ik zien hoe deze startbooster/powerbank/bandenpomp/werklamp open kan, en herstart kan worden. Wanneer het apparaat niet aan wil, is dat mogelijk de oplossing.
In deze 2e blogpost post ik wat fototjes van de binnenkant van dit apparaat1. Geen zorgen, het is een reversibele teardown (hij ging ook weer in elkaar en werkt nog, zelfs beter dan eerst!)

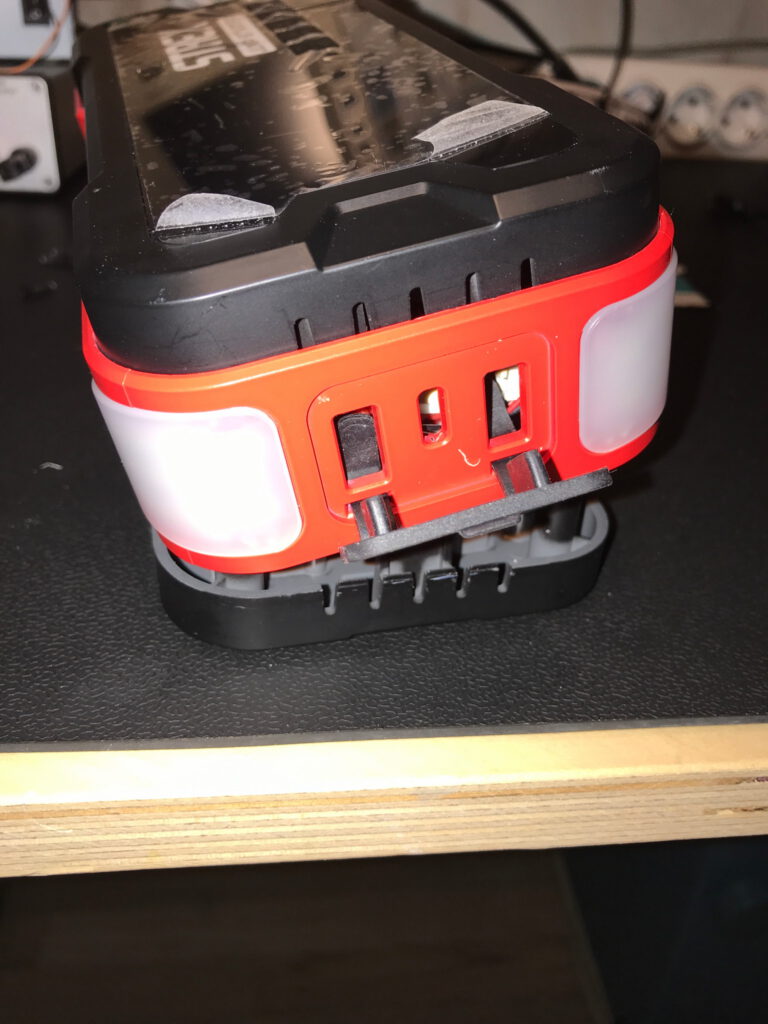

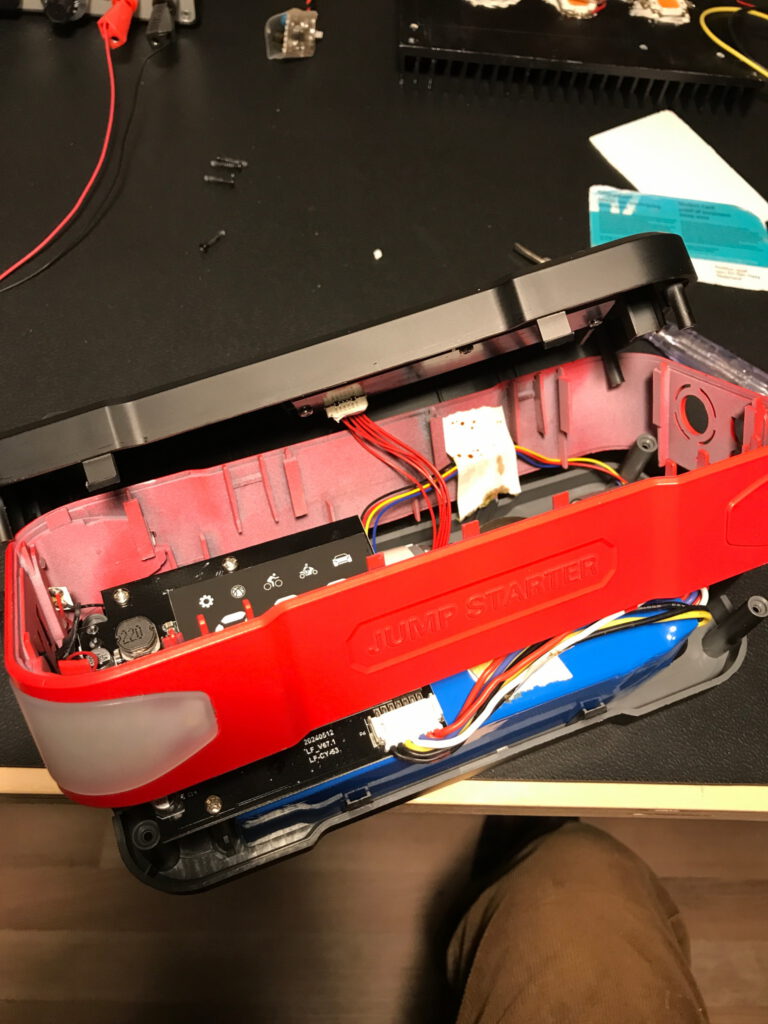

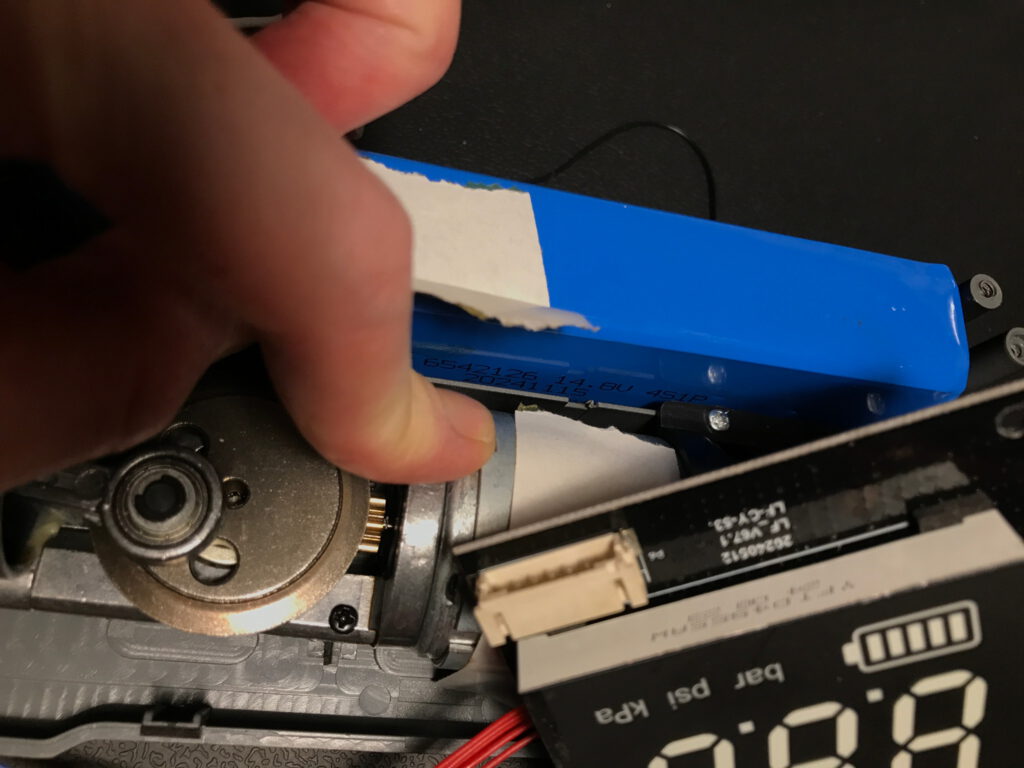

Eerst wat fototjes van de onhandige situatie waar je in terecht komt wanneer je de onderkant losmaakt in plaats van de bovenkant (maak dus de bovenkant los):

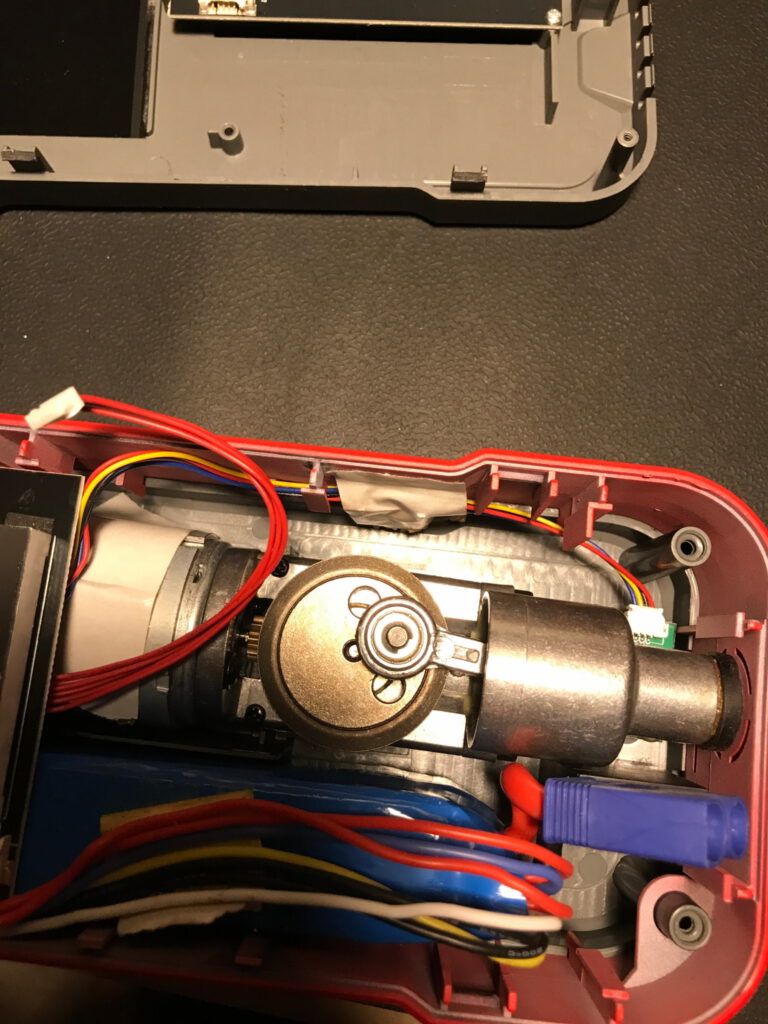

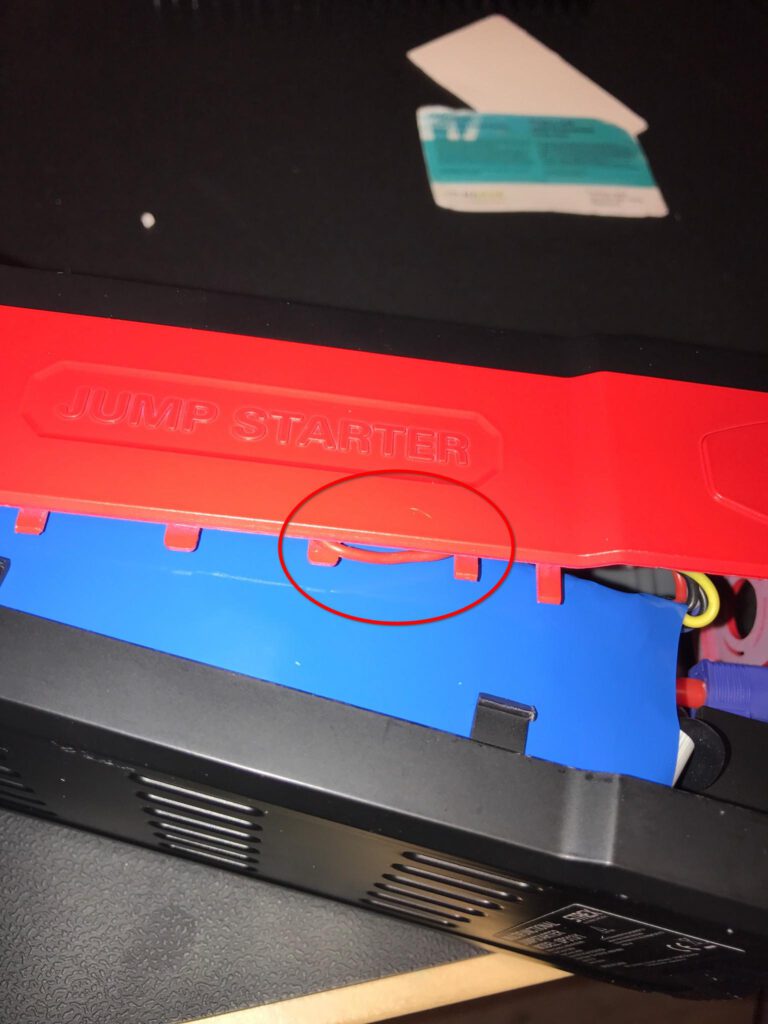

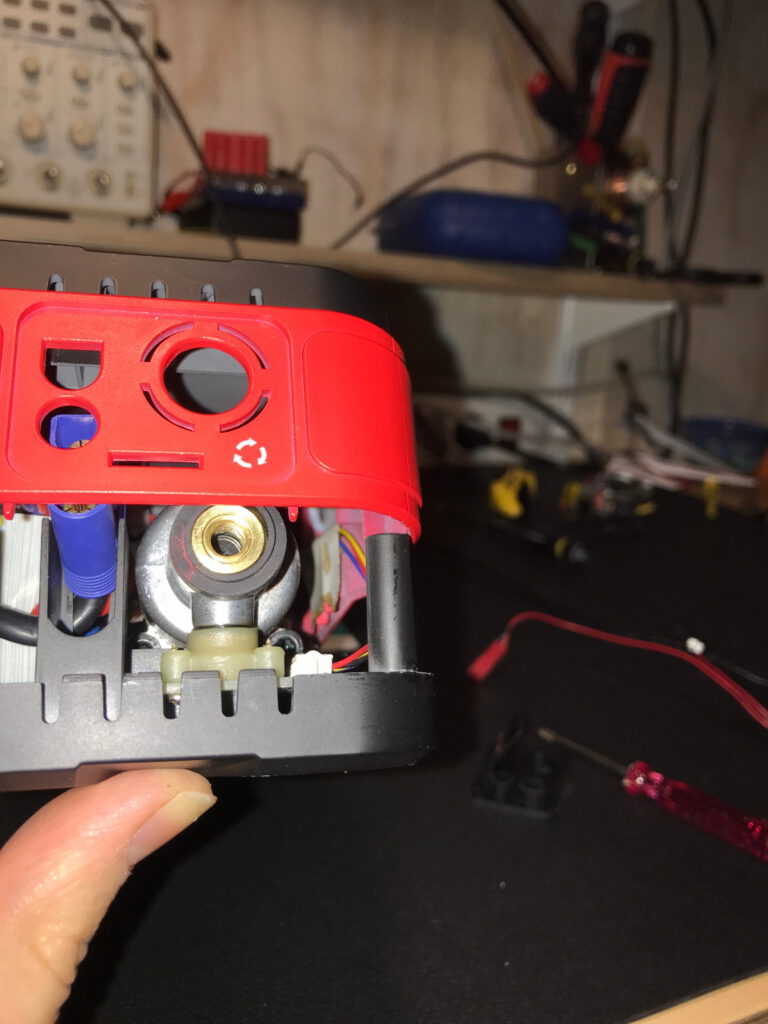

Voor wie deze fout ook maakte: let er bij hermontage op dat de bedrading goed aan de zijkanten vastzit en niet in de motor van de pomp terecht kan komen. Ook moet er een rubber stukje tussen de uitgang van de pomp en de behuizing. Ik kreeg het in orde door de bovenkant los te maken en de rode buitenrand op de onderkant te plaatsen, en daarna de bedrading op zijn plek te leggen2.

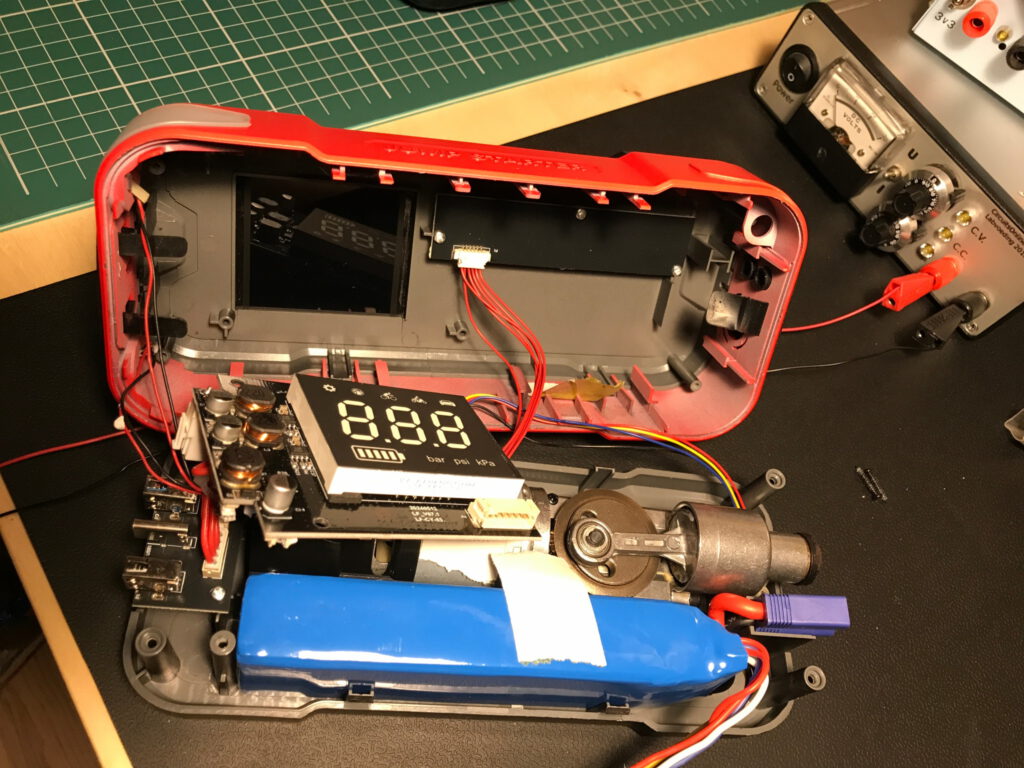

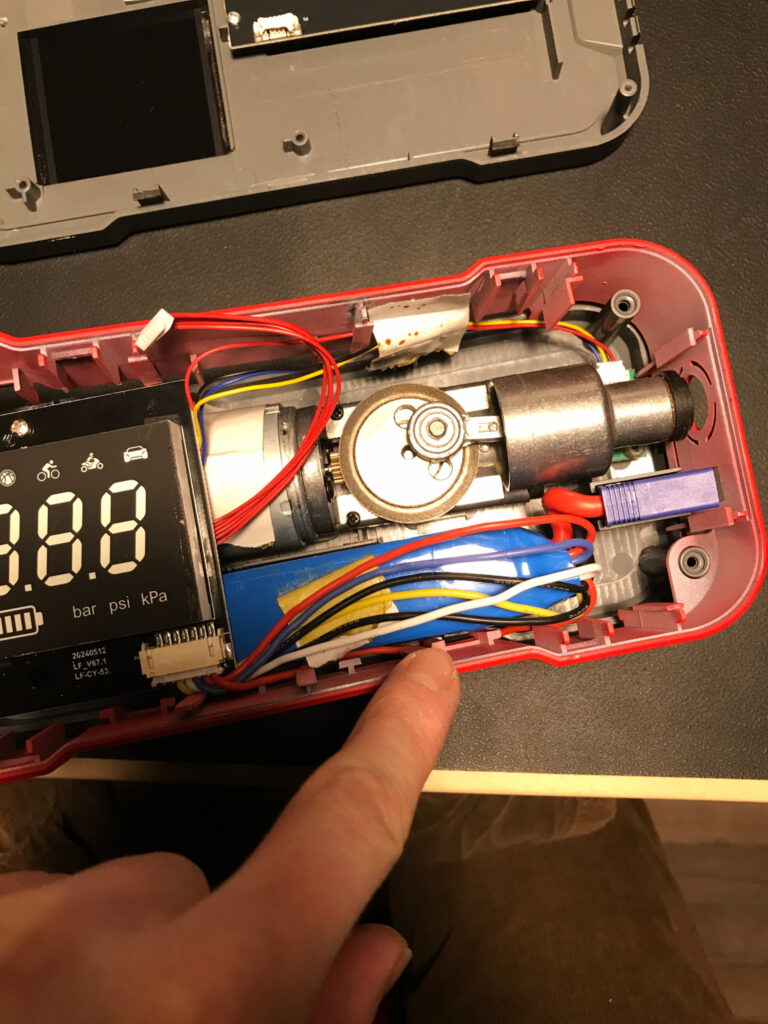

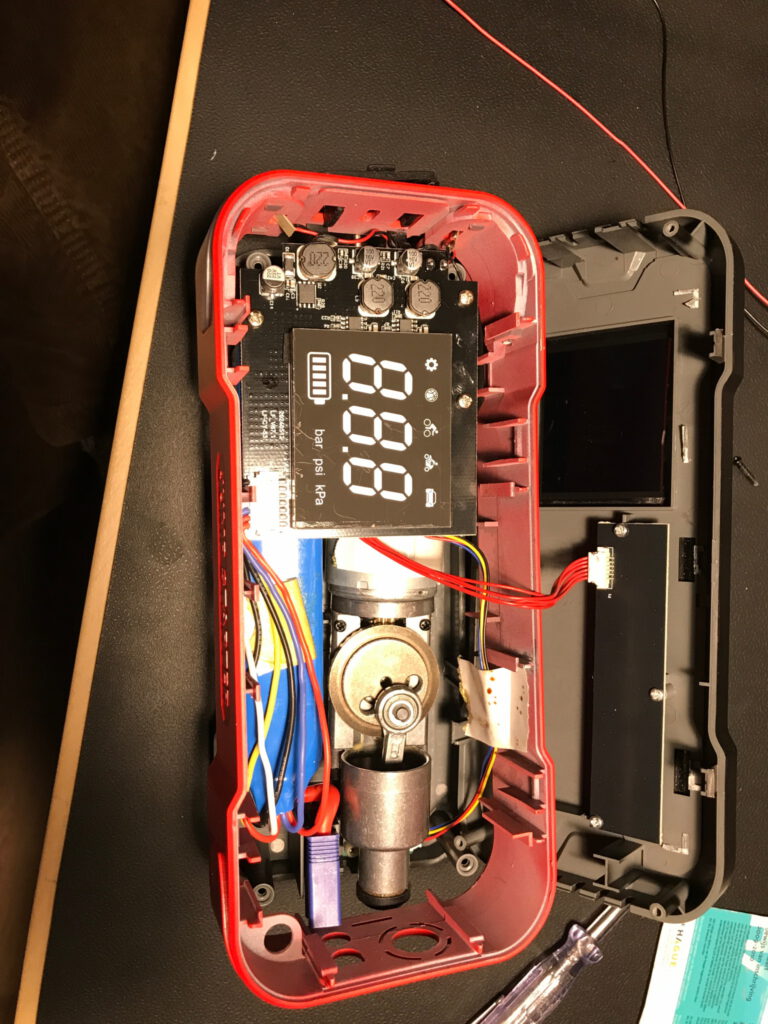

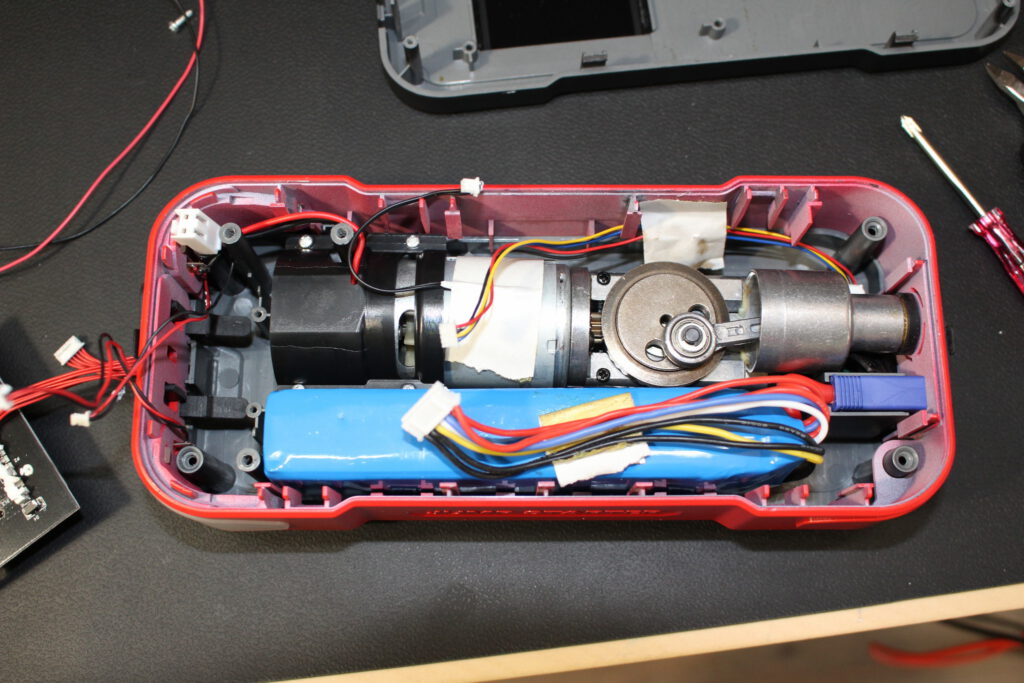

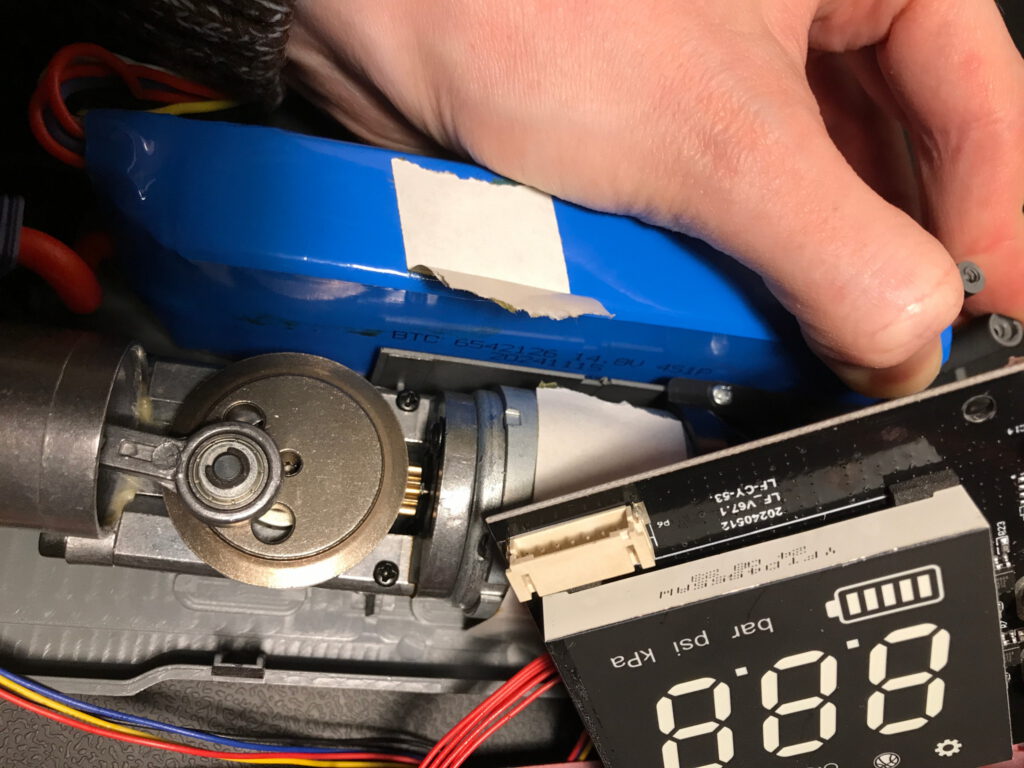

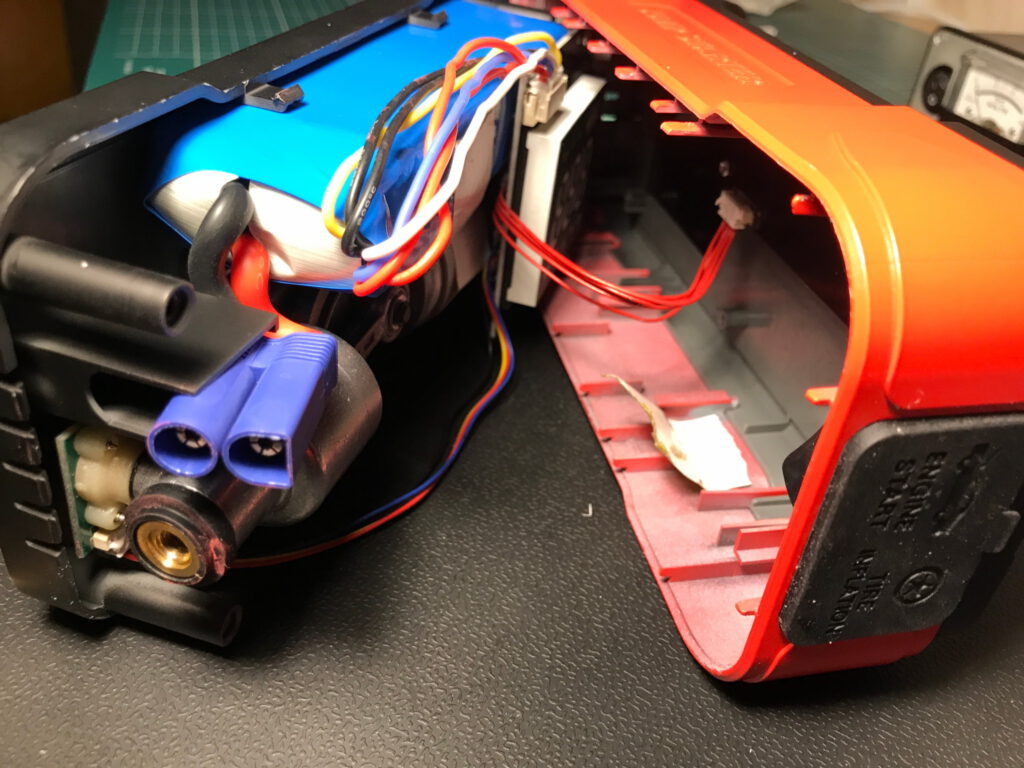

Bij nette demontage, via de bovenkant, is alles veel makkelijker toegankelijk3:

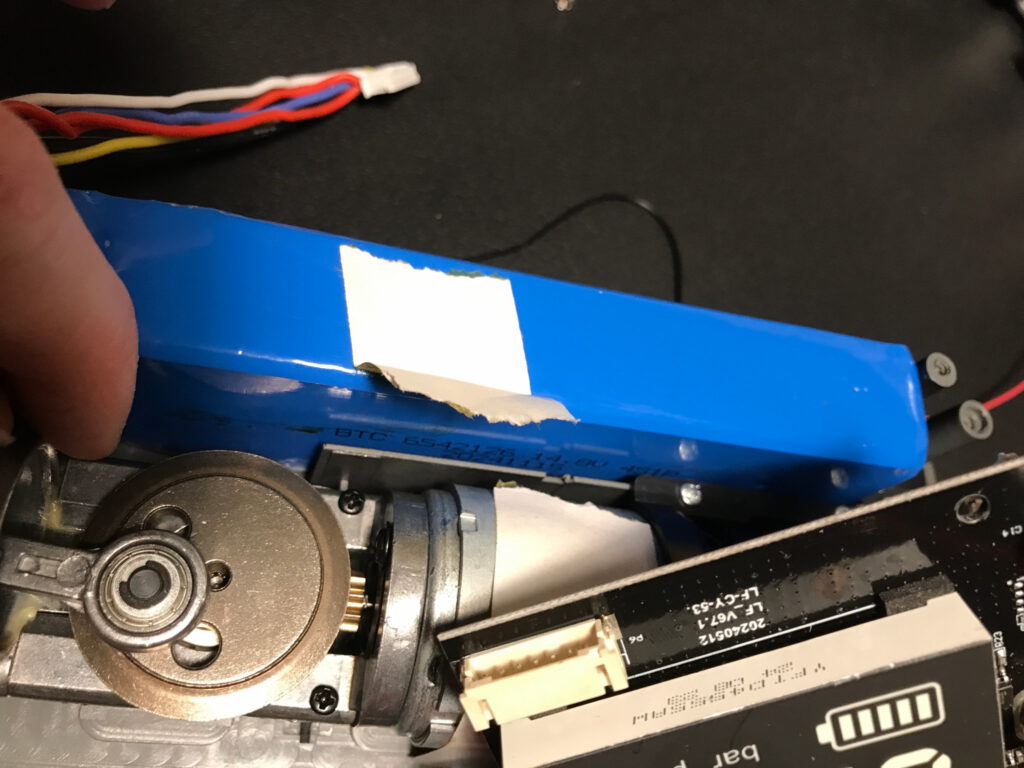

De opdruk op de batterij is: BTC 6542126 14.8V 4S1P 20241115
Ik vermoed dat 20241115 een productiedatum in 2024 aanduidt. 4S1P is de celconfiguratie (4 cellen in serie). 14.8V de nominale spanning, 6542126 waarschijnlijk de afmetingen of fabrikantcode, en BTC de fabrikant.

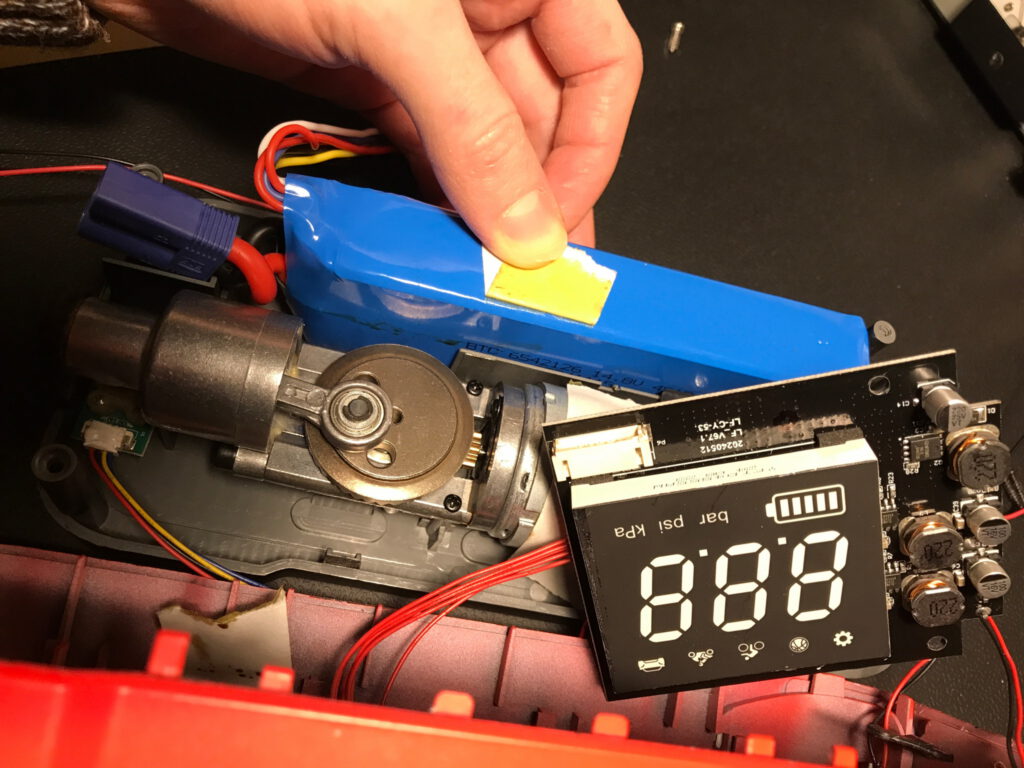

De celspanningen waren bij dit exemplaar 4,11 V voor elk van de 4 cellen. Keurig in balans dus, en netjes vol maar niet overvol4.

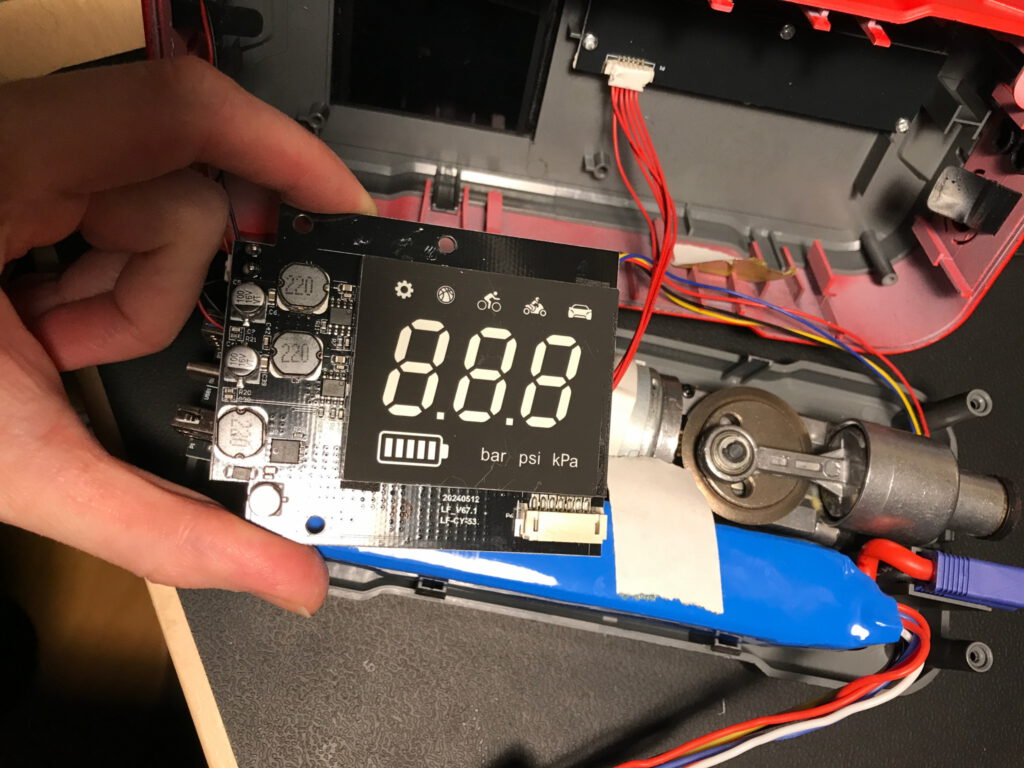

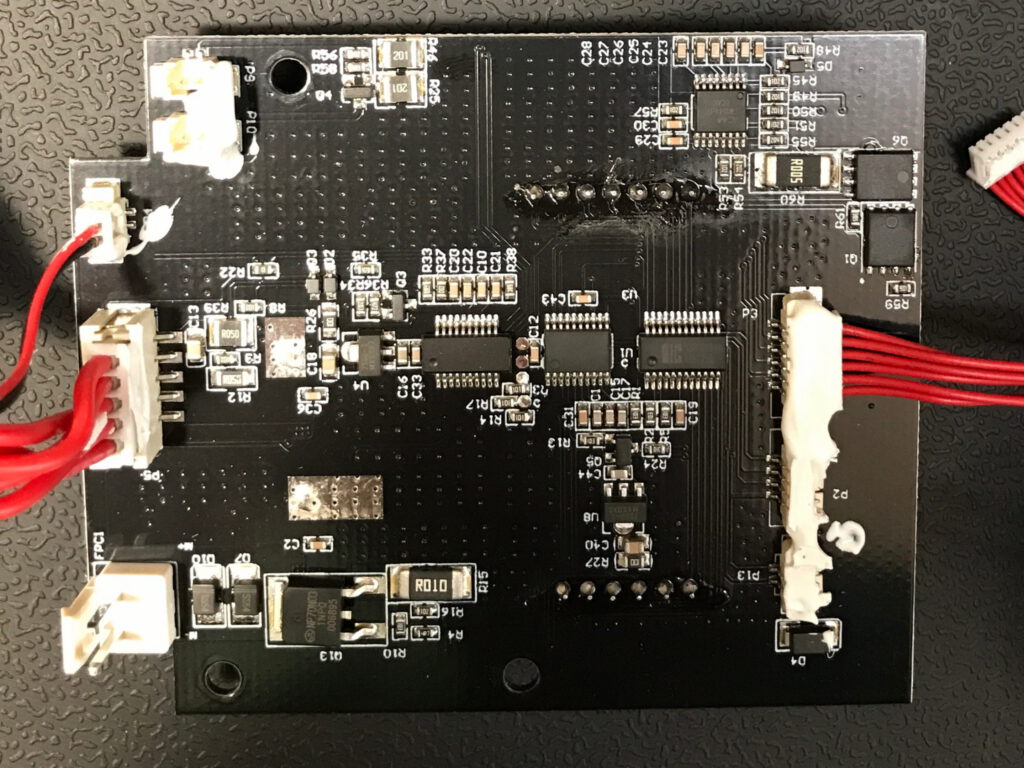

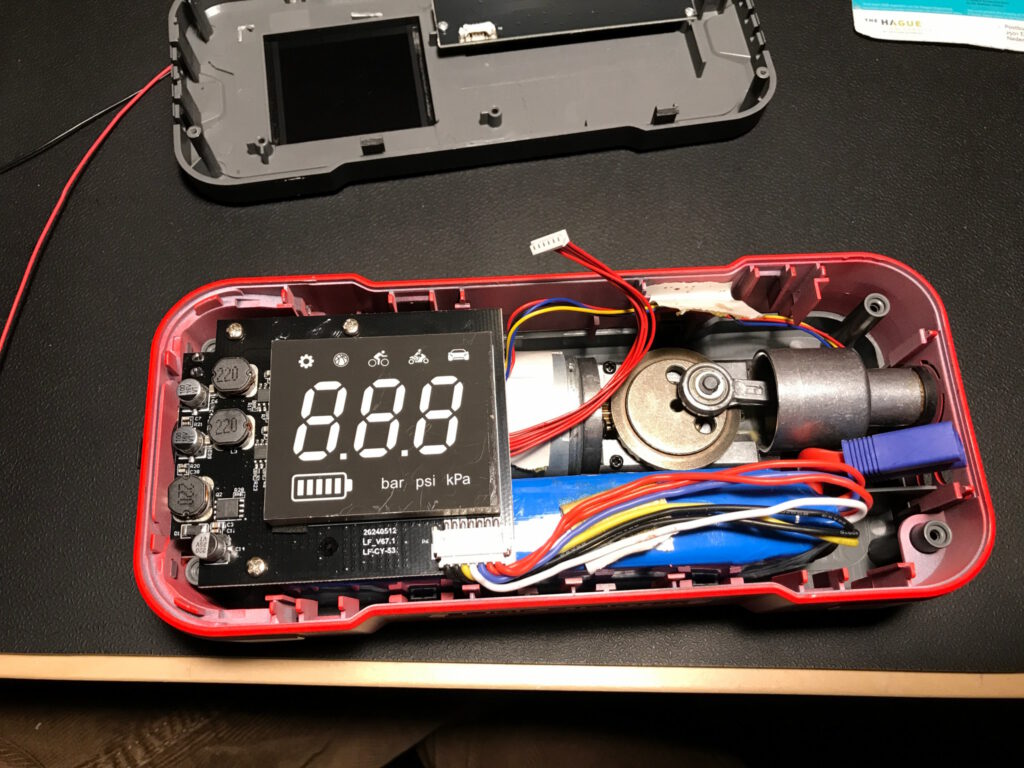

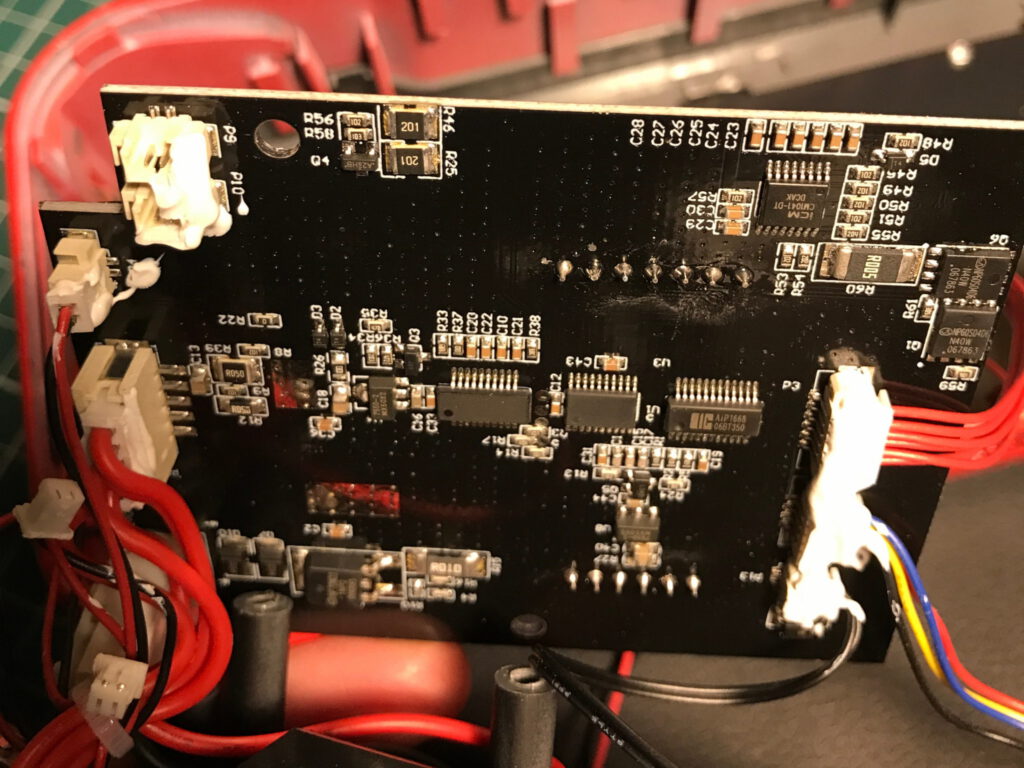

En hier nog wat foto’s van de printjes. Sommige van de IC’s hebben geen rugnummers, de rest is op minimaal 1 foto leesbaar in beeld:

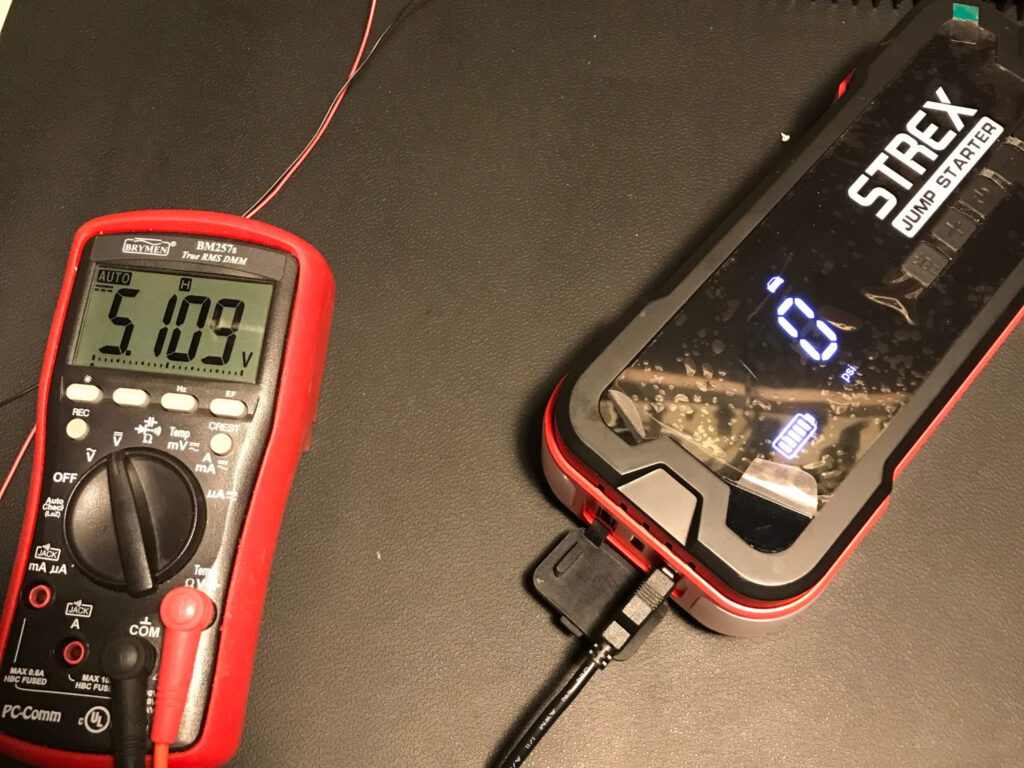

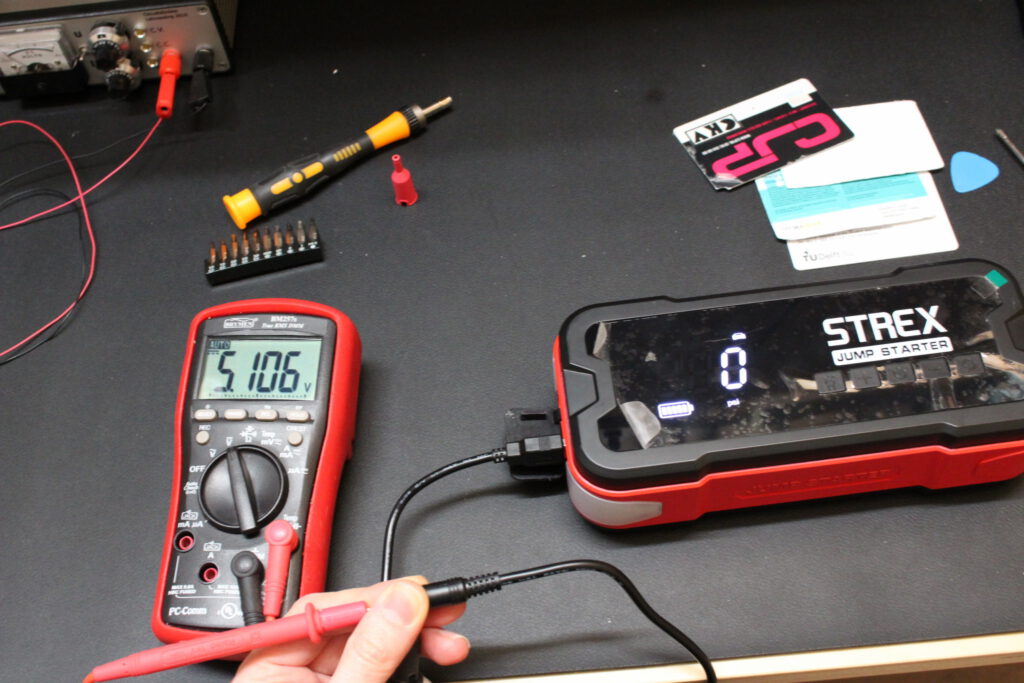

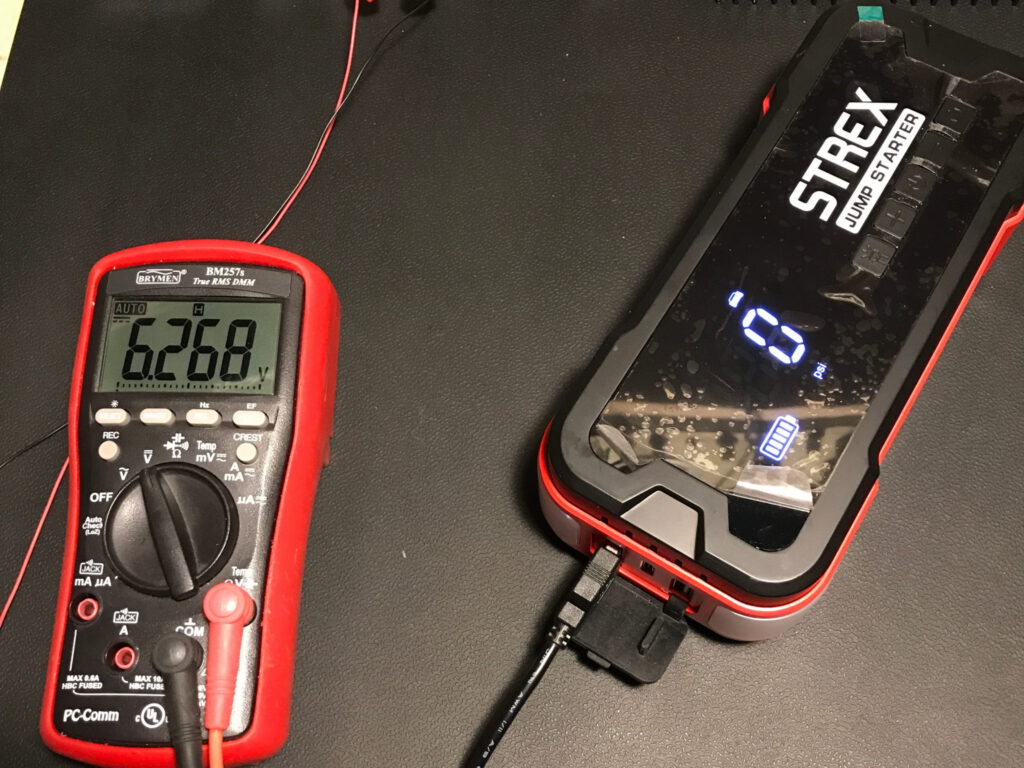

Verder bleek de blauwe USB poort onbelast geen 5 V af te geven, maar 6 V. De interne elektronica kreeg gelukkig wel gewoon 5 V, dus het originele defect / softwarematige probleem is niet uit een te hoge voedingsspanning te verklaren.

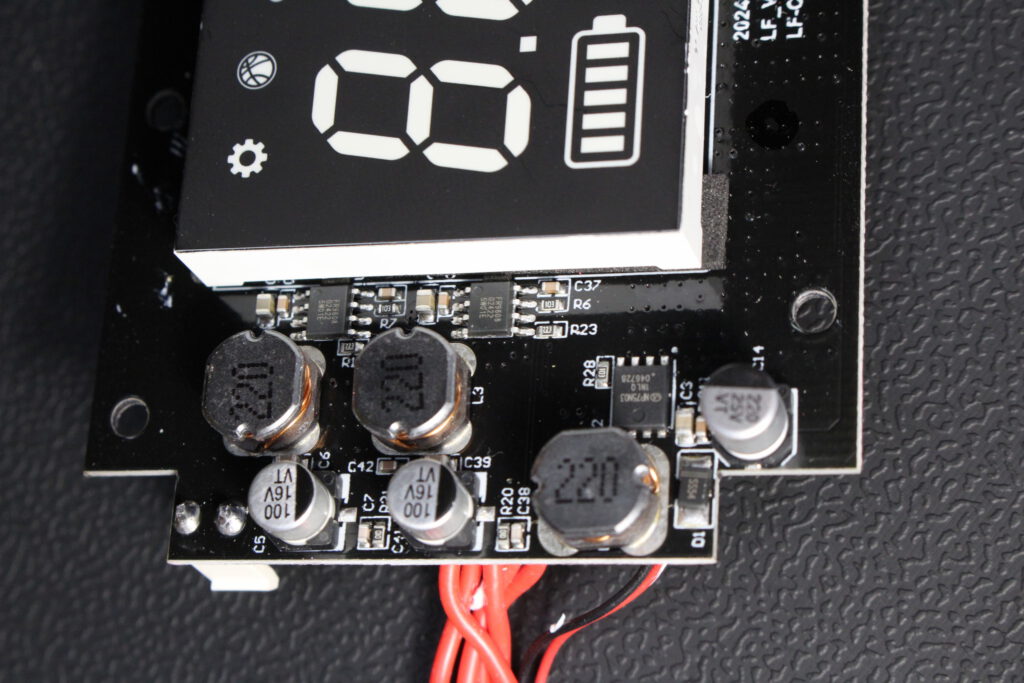

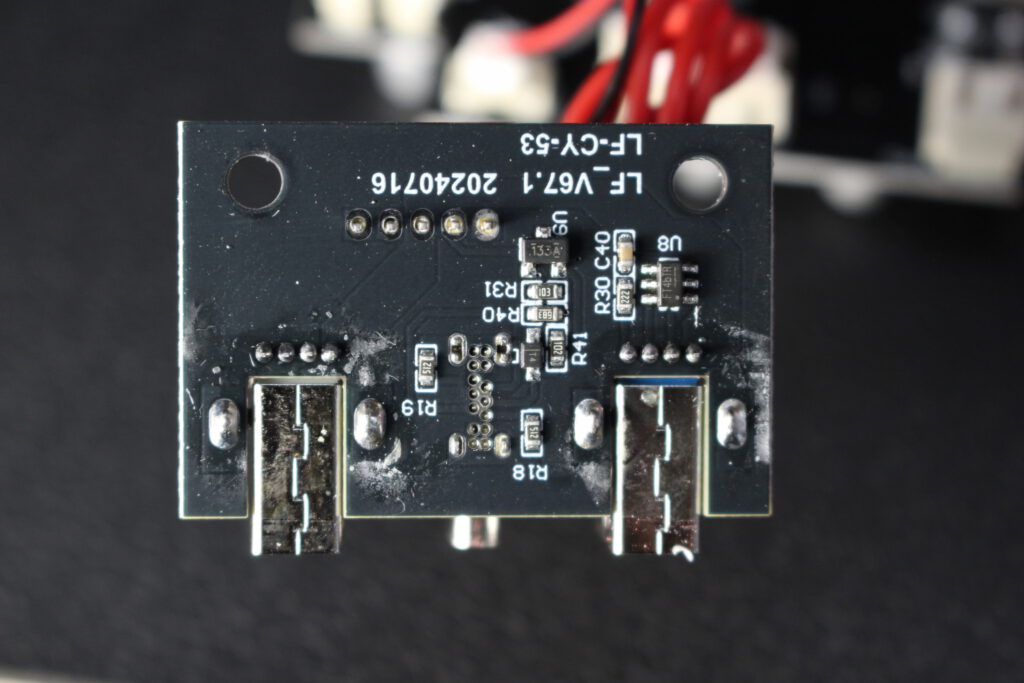

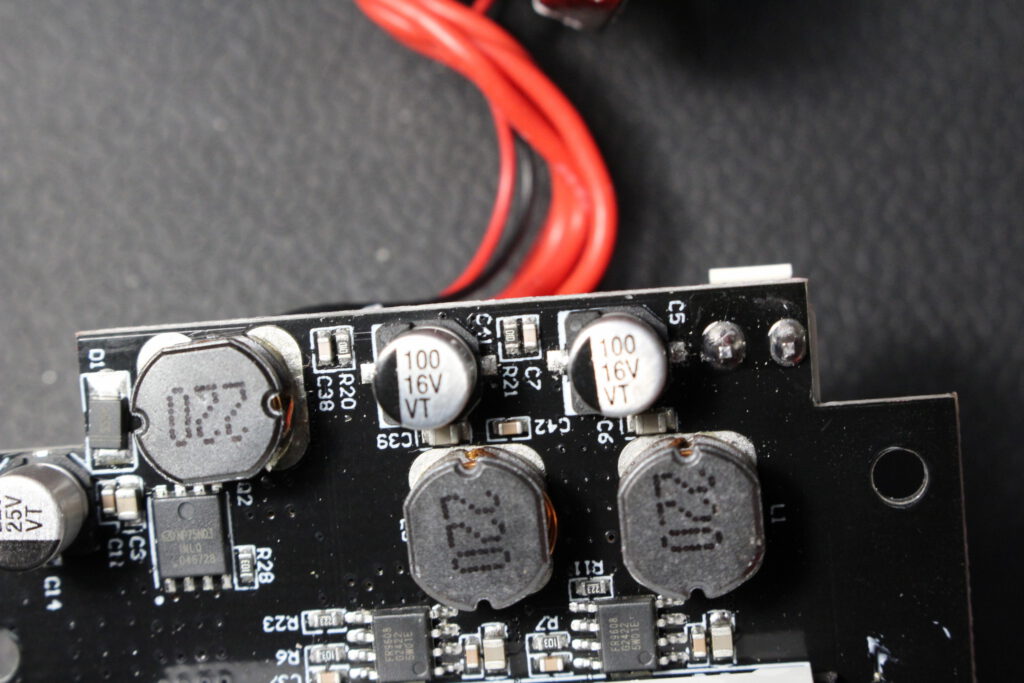

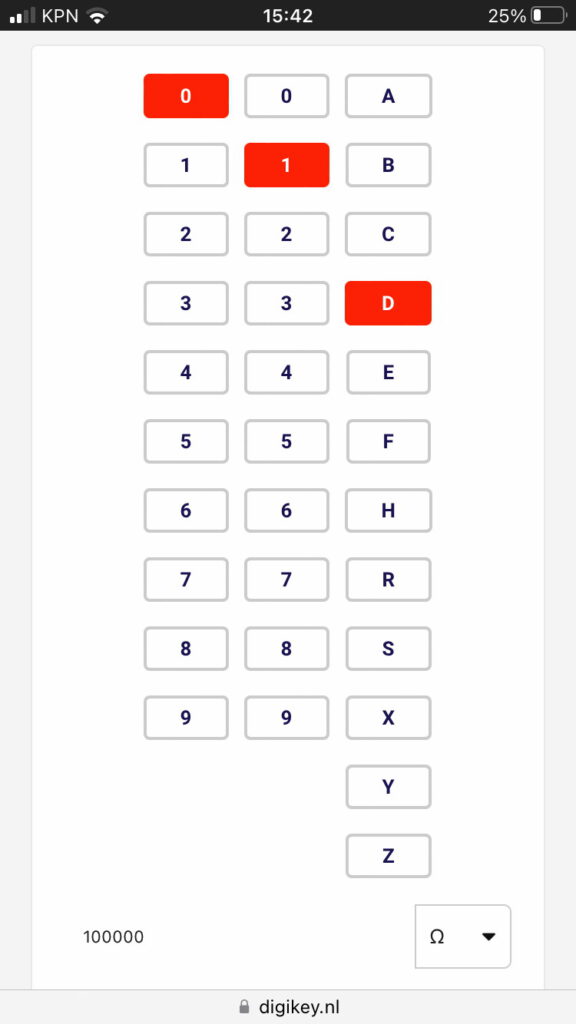

Op de print zijn 2 FR9609 IC’s te zien. Dit zijn stepdowns, ze maken de 5V voor de USB poorten. De feedback wordt verzorgt door een 100k weerstand (R21, R20) met een klein condensatortje (C7, C38) parallel, op de rand van de print en een 22k weerstand (R11, R23) dichtbij het IC. Op de foto zijn deze omcirkeld. In de datasheet wordt 10k en 44k gebruikt, en de 10k naast het IC (R7 resp. R6) brachten mij dus even in de war. Echter, de weerstand op de rand van de print die opdruk 00 leek te hebben blijkt opdruk 01D te hebben, en dat is 100k 1%
Boven deze weerstandsdeler is de spanning 6V, op het knooppunt met de feedback staat keurig de verwachtte 0,9 V. Zou 1 van de weerstandjes verlopen zijn of slecht contact maken?
Deze weerstandjes in de feedback laten zich niet op de print nameten, omdat de uitgangscondensator er min of meer aan parallel staat. Ik heb ze dus uitgesoldeerd. Ze bleken echter in orde, dus ik heb ze terug geplaatst. En als ik toch bezig was heb ik de soldeeraansluitingen van het IC even laten hervloeien, en de aansluitingen van de uitgangscondensators.

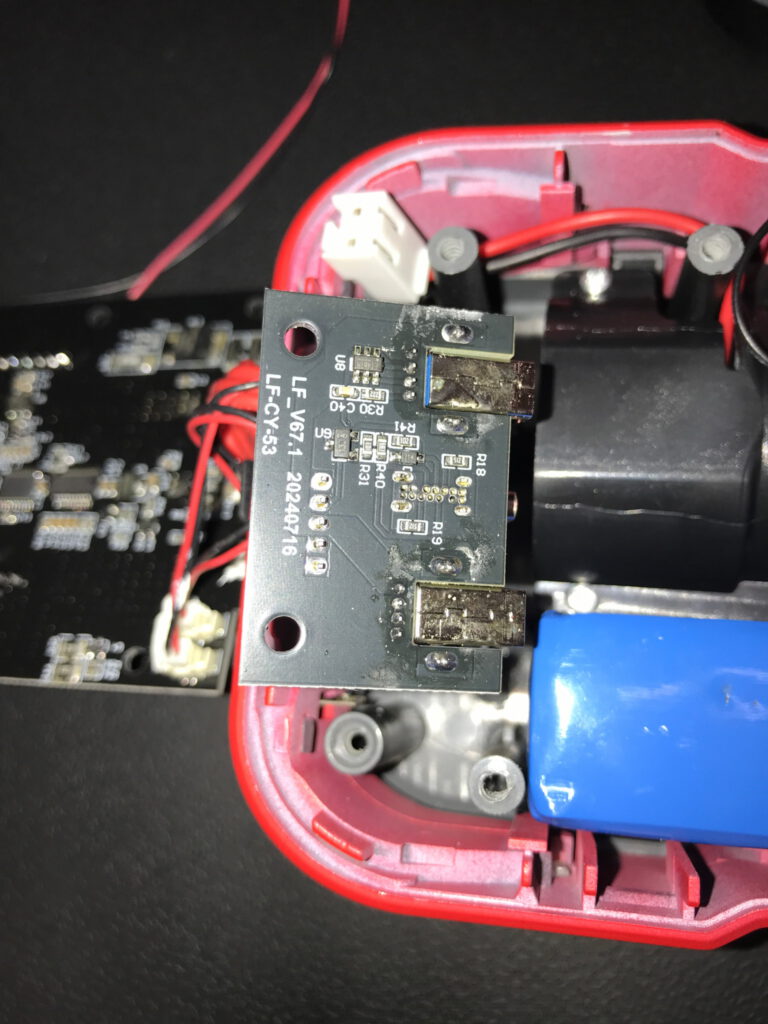

De pinnen van de connector op het USB-poortenprintje zaten wat mager in de soldeer en heb ik wat grondiger vast gesoldeerd. Dat heeft geen invloed op de uitgangsspanning (alle feedback zit op de hoofdprint) maar is wel zo netjes.
Daarna heb ik fluxresidue verwijderd (ook van het desolderen).

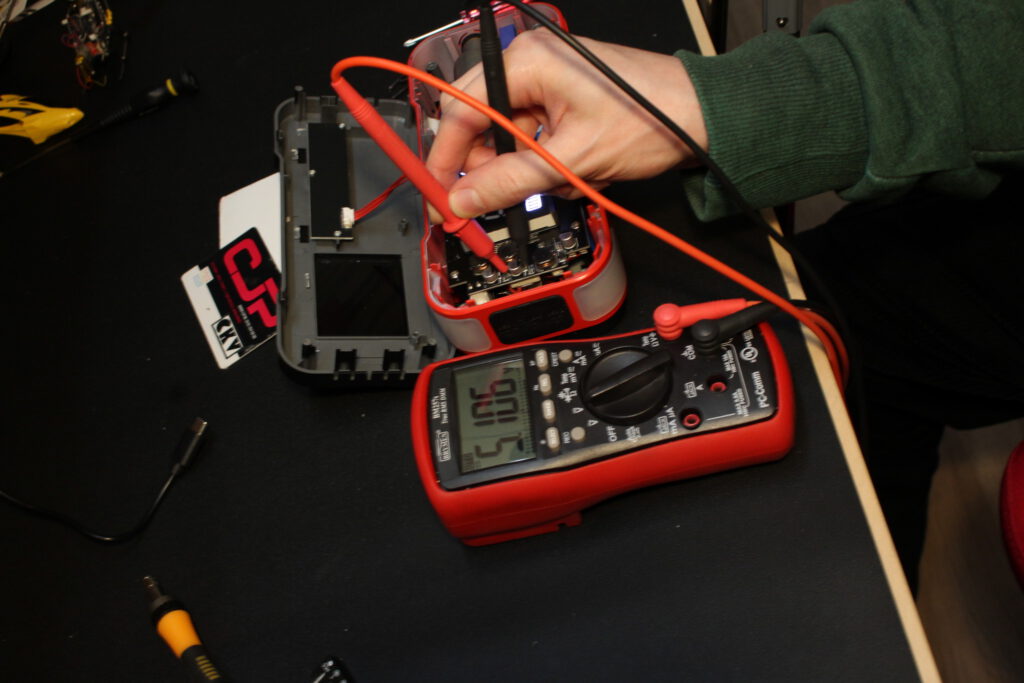

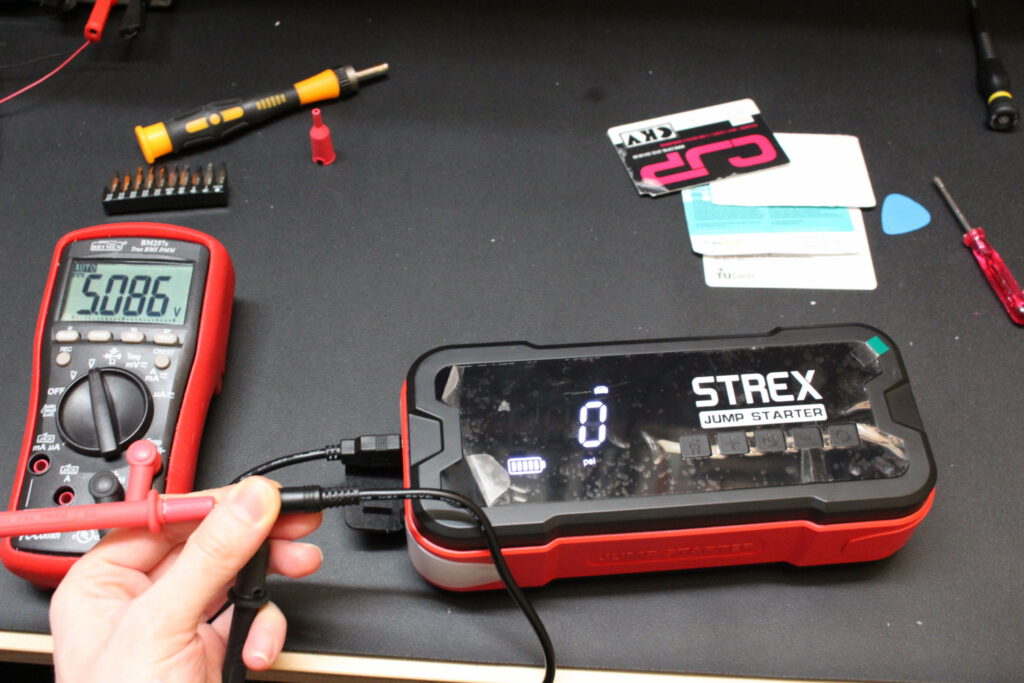

Vervolgens bleek de uitgangsspanning keurig 5 V te zijn geworden. Er heeft dus mogelijk iets losgezeten of het verwijderen van fluxresten rond de feedbackpin heeft invloed gehad5.
Dat is dus eigenlijk een 2e reparatie, en daardoor werkt de startbooster nu beter dan vóór deze reversibele teardown6.
